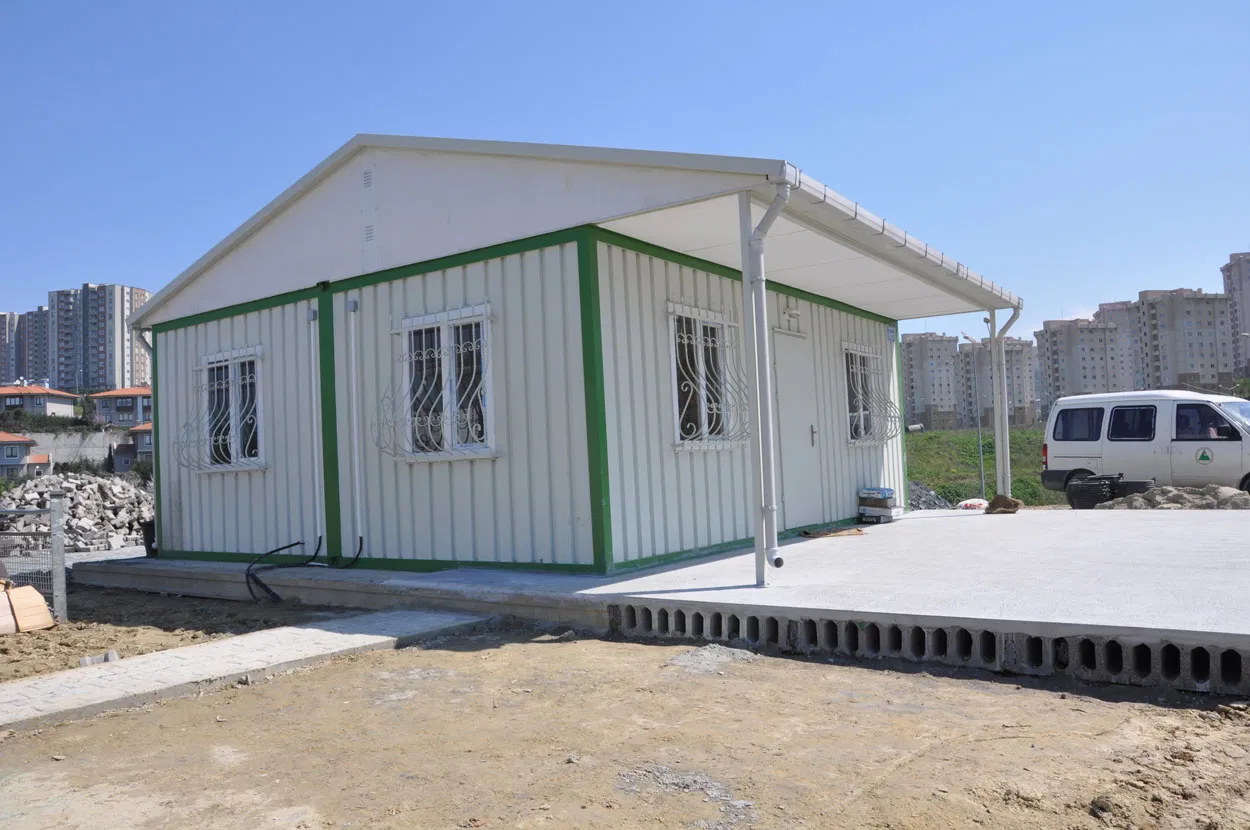

Em busca de uma solução para a construção do alojamento de funcionários? Que tal considerar a casa modular?
Para qualquer empresa de construção, é comum implantar trabalhadores em locais de obras distantes. Contudo, a segurança e o bem-estar dos trabalhadores devem vir em primeiro lugar, proporcionando-lhes acomodações satisfatórias, alimentação e opções de lazer no tempo livre. Por outro lado, considerando os elevados requisitos de mobilidade e facilidade de montagem, a casa modular é definitivamente uma escolha confiável.
Casa Modular é um termo usado para descrever o uso de unidades de construção pré-projetadas e produzidas em fábrica, que são entregues ao local em módulos. As unidades modulares podem formar salas completas ou partes de instalações.

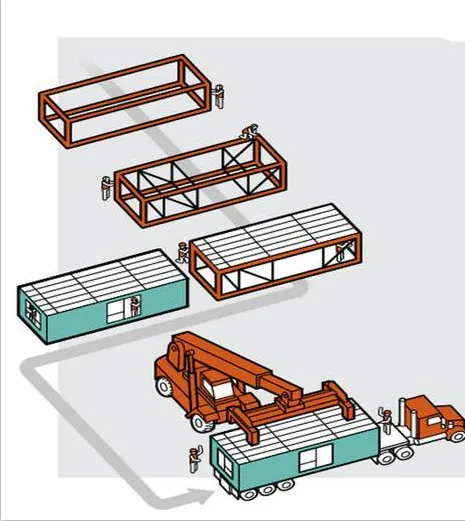

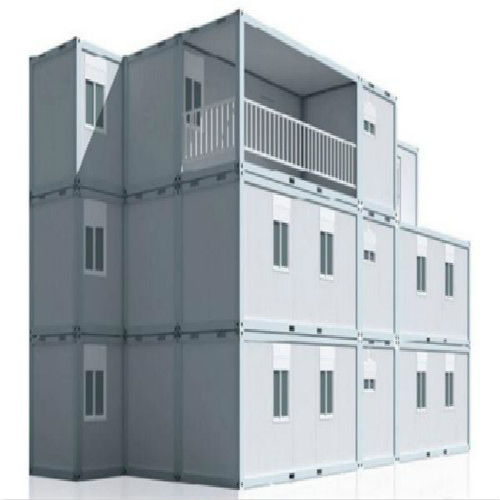

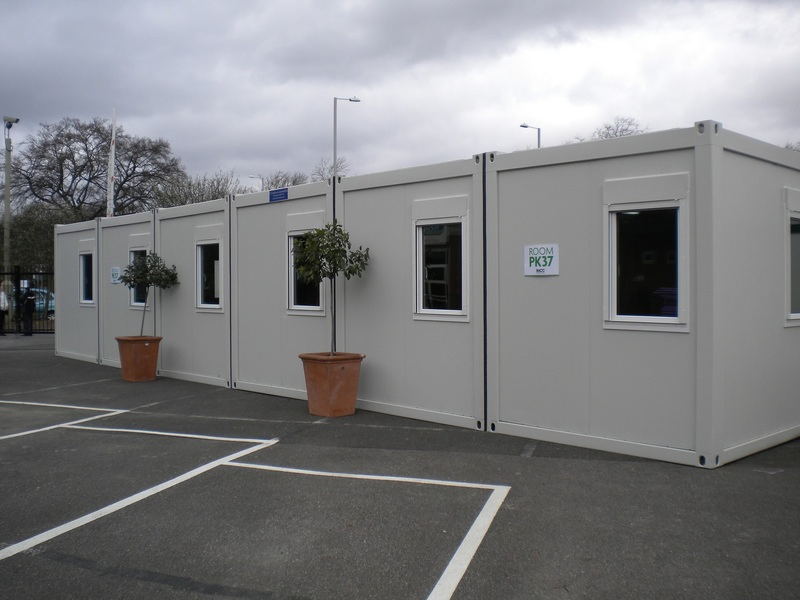

As casas modulares são geralmente construídas em módulos estruturais em uma fábrica, entregues ao local e montadas sobre a fundação do edifício com o auxílio de um guindaste, unindo-se para formar um único prédio. Os módulos podem ser colocados lado a lado, de ponta a ponta ou empilhados, permitindo uma grande variedade de configurações e estilos no layout do edifício.
Assembleia Geral

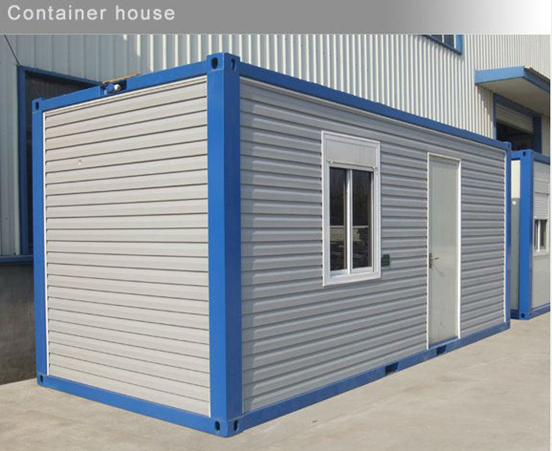

A unidade modular ou contêiner é concebida como uma construção sólida constituída de piso, teto e perfis de canto. O sistema permite a composição de contêineres individuais nas direções longitudinal e transversal sem limites. Também permite o empilhamento de contêineres em até 2 andares de altura (térreo + primeiro andar) ou 3 andares de altura para armazenamento. Os painéis do contêiner são feitos de isolamento térmico e oferecem um clima agradável no interior devido à sua construção e propriedades físicas.

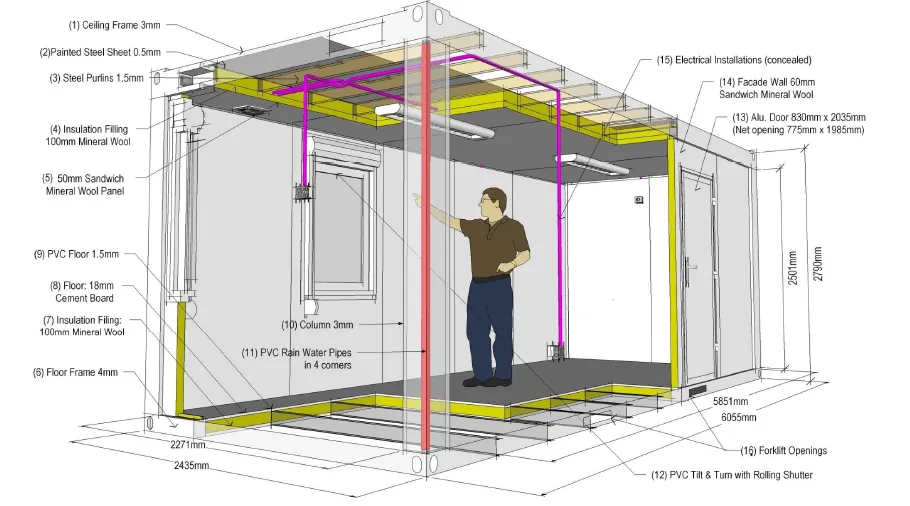

Dimensões e Tara (Norma ISO 1161)
- Comprimento externo 20' / (comprimento interno) 20': 6.055m / (5.851m)
- Largura externa / (largura interior): 2.435m / (2.231m)
- Altura Exterior / altura interior: 2.790m / (2.510m)
- Tara: 1950 kg
(1) Quadro de Aço
Material: Perfis de aço formados a frio com uma espessura de 3 a 4mm (trilhos inferiores).
Trabalho de superfície: Granalhagem, primer epóxi com espessura de 30 μm, acabamento com revestimento acrílico vinílico em espessura de 60-70 μm.
Conexões: 8 conexões de canto (dimensões conforme a norma ISO 1161), conduto de água da chuva no quadro do teto.
(2) Composição do Piso
Revestimento Externo: Chapa plana de aço galvanizado com espessura de 0,5mm.
Isolamento: Lã mineral com espessura de 100 mm em suporte transversal de aço oco (Densidade: 50 Kg/m³).
Bloqueio de vapor: Folha de PE com espessura de 80 μm.
Placa de cimento: Placas de CCA (fibra de celulose autoclavada) com espessura de 18 mm (Densidade: 1500kg/m³). Reação ao fogo classe A1 (ISO EN 13501). Revestimento de piso em PVC com espessura de 1,5mm.

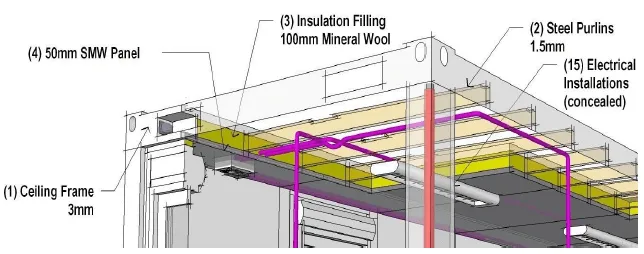

(3) Composição do Teto
Cobertura externa: Chapa de aço de 1,6 mm de espessura ondulada "ISO", feita de aço CORTEN, jateada e pintada.
Isolamento: Lã mineral com espessura de 50 mm entre barras quadradas de aço. Forro de teto composto por painéis sanduíche de lã mineral de 50 mm.
Saída de água: 4 tubos de águas pluviais em PVC com diâmetro de 50mm nos pilares de canto.

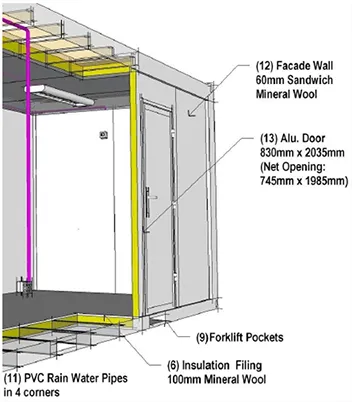

(4) Paredes de Fachada
Painéis sanduíche de lã mineral com largura de 1140mm e espessura de 60mm. Os painéis são completamente intercambiáveis.
Composição: Aço galvanizado e pintado de 0,5mm em ambos os lados, preenchido com lã mineral de 60mm (densidade de 120 Kg/m³).

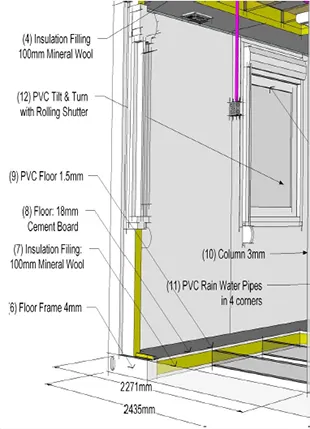

(5) Portas e Janelas
Porta Externa: Porta de alumínio de folha única, 40mm de espessura, isolada com poliestireno (PL). Dimensões de abertura líquida: 820 x 1985 mm, equipada com fechadura de segurança.
Janelas: Feitas de PVC branco, dimensões de 800-900 mm × 1100-1200 mm, com vidros duplos (4/15/4mm) e mecanismo oscilobatente com persianas integradas.
(6) Instalações Elétricas
- Tensão: 220 V, 50 Hz monofásico
- Distribuição interna: fiação embutida de dimensões adequadas (6, 2.5, 1.5 mm²)
- Proteção: Interruptor de corrente residual (40A) e caixa de fusíveis
- Iluminação: Luminárias fluorescentes Philips IP 65 duplas de 2×36W
- Tomadas elétricas e interruptores embutidos inclusos
(7) Possibilidades de Fixação e Instalação
- Instalação sobre superfície sólida (asfalto, concreto)
- Montagem sobre fundações pontuais de concreto (dimensões 30/30/30cm)
- Montagem sobre fundações corridas (vigas de concreto)
- Os módulos podem ser entregues montados ou em kits flat-pack de 648 mm de altura para otimização de frete
Características Técnicas dos Elementos
| Dimensões Padrão dos Contêineres de 20 Pés |
| Comprimento Exterior |
6.058 mm (opcional de 3.048 a 9.100 mm) |
| Largura Exterior |
2.438 mm (opcional de 3.000 mm) |
| Altura Exterior |
2.591 mm (opcional de 2.791 mm ou 3.100 mm) |
| Altura Interior |
2.300 mm (opcional de 2.500 mm ou 2.800 mm) |
| Isolamento e Coeficiente de Resistência Térmica |
| Piso |
U = 0,37 W/m²K |
| Teto |
U = 0,39 W/m²K |
| Painéis de Parede |
U = 0,41 W/m²K |
| Janelas |
U = 2,40 W/m²K |
| Especificações do Painel Sanduíche |
| Largura Efetiva |
Parede: 950mm, 1150mm, 1200mm / Teto: 950mm, 980mm |
| Materiais |
Chapa de aço colorida e lã de vidro |
| Espessura da Chapa de Aço |
0,3 - 0,6 mm |
| Espessura do Isolamento |
50mm, 75mm, 100mm, 150mm, 200mm |
| Densidade da Lã de Rocha |
40-120 kg/m³ |
| Vida Útil |
15 a 20 anos |

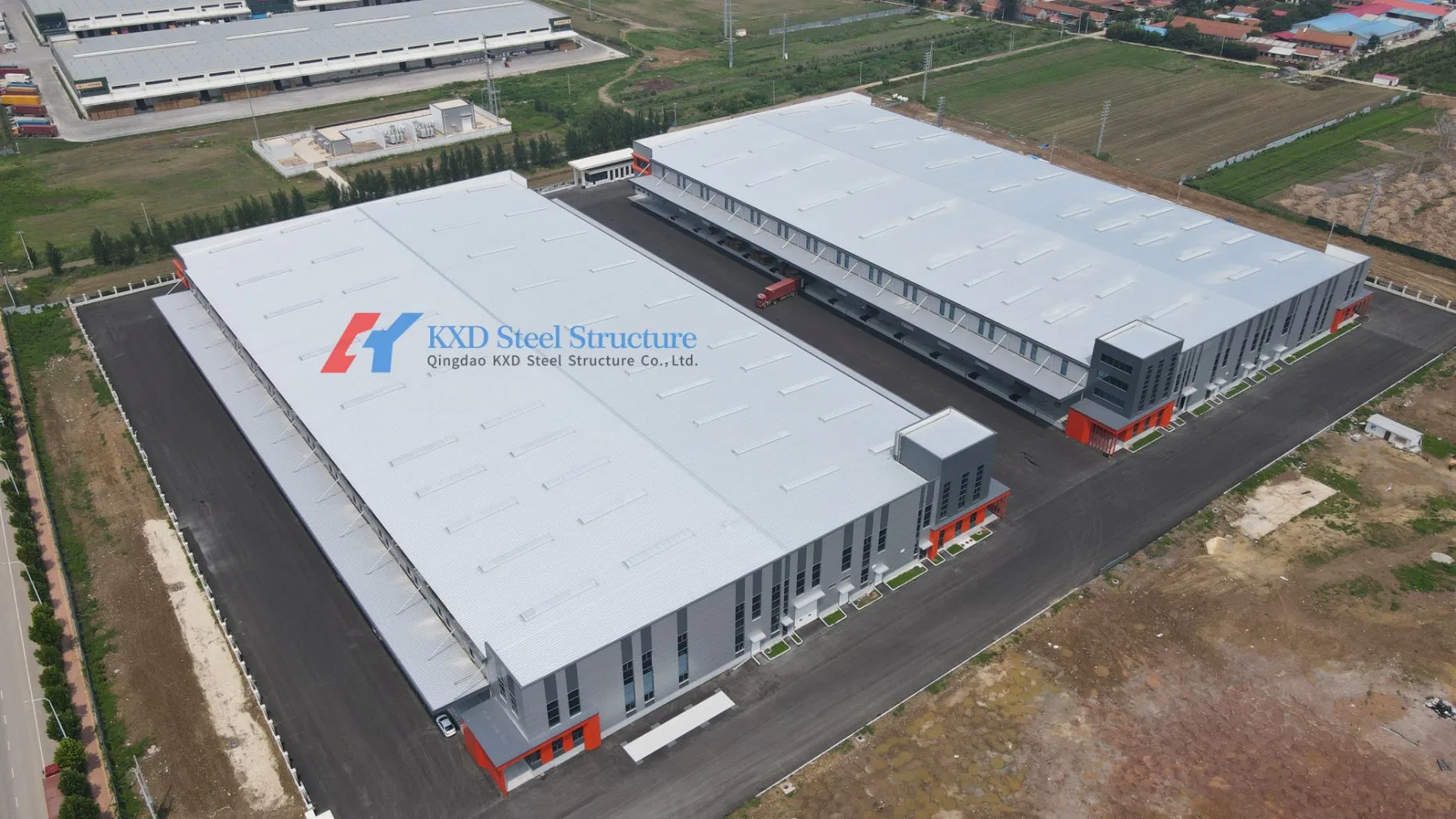

| Especificações da Estrutura de Aço do Galpão / Oficina |
| Coluna e Viga |
Aço Q345(S355JR) ou Q235(S235JR), conexões totalmente parafusadas |
| Tratamento de Superfície |
Galvanizado a quente ou pintado |
| Painéis de Fechamento |
Painéis sanduíche de EPS, PU ou Lã de rocha (50mm a 150mm de espessura) |
| Terças (Purlins) |
Seção C (C120~C320) ou Z (Z100~Z200) |
| Certificações |
ISO9001:2000, AWS Soldador Certificado, SGS, BV |
Processos de Fabricação de Perfis de Aço H
Corte da chapa de aço → Montagem da seção H → Soldagem a arco submerso → Alinhamento da seção H → Soldagem manual complementar → Jateamento de granalha → Pintura protetiva → Armazenamento.
O corte da chapa de aço é realizado com equipamentos CNC de alta precisão para garantir a geometria e o nivelamento das bordas. A soldagem automática de arco submerso em pórticos garante alta penetração e resistência estrutural das conexões da viga.
| Equipamento de Produção |
Modelo |
Capacidade / Aplicação |
| Máquina de Corte CNC Portátil |
CNCDG-1530 |
Corte de chapas de 5 a 100 mm de espessura e biselamento |
| Máquina de Corte Retilíneo |
DZCG-4000A |
Corte de chapas de flange e alma de aço com largura de até 3200mm |
| Pórtico de Solda de Arco Submerso |
LHA5ZB |
Soldagem de perfis H de até 800 mm × 2000 mm |
| Prensa de Alinhamento de Flange H |
YTJ60B |
Correção de deformações em flanges de aço de espessura de até 60mm |
| Jateadora de Granalha (10 Cabeças) |
QH1525 |
Preparação de superfície do aço até o grau Sa2.5 |

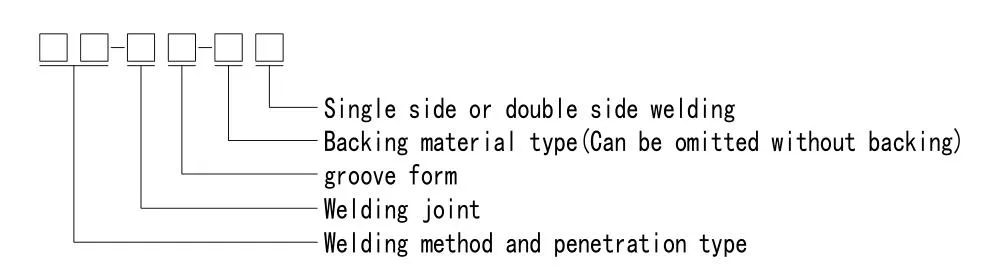

Esquemas de Ranhuras e Detalhes de Soldagem
Controle de Qualidade em Chanfros e Preparação de Juntas
Para garantir a integridade estrutural e a correta deposição de solda, cada junta de topo deve seguir os parâmetros de ranhuras regulamentados, diminuindo a quantidade de metal de adição necessária e facilitando a remoção de escória.
| Identificação |
Método de Soldagem |
Tipo de Penetração |
| MC / MP |
Soldagem Manual por Arco de Metal Protegido |
CJP (Penetração Completa) / PJP (Penetração Parcial) |
| GC / GP |
Soldagem a Arco com Proteção Gasosa |
CJP (Penetração Completa) / PJP (Penetração Parcial) |
| SC / SP |
Soldagem por Arco Submerso Automático |
CJP (Penetração Completa) / PJP (Penetração Parcial) |
| SL |
Soldagem Electroslag |
N/A |
Perguntas Frequentes (FAQ)
O que é exatamente uma casa modular?
Uma casa modular é uma estrutura composta por módulos tridimensionais pré-fabricados em ambiente industrial controlado. Essas unidades são transportadas até o local de instalação e unidas para formar um edifício único, oferecendo alta rapidez de montagem e excelente flexibilidade de layout.
Quais são as vantagens de usar contêineres modulares em canteiros de obras?
Os contêineres modulares oferecem rápida mobilização e desmobilização, montagem simplificada, alta durabilidade contra intempéries e conforto térmico e acústico superior aos alojamentos tradicionais de madeira, garantindo segurança e bem-estar para os trabalhadores.
Como funciona o isolamento térmico nos tetos e paredes das estruturas?
As paredes e tetos utilizam painéis sanduíche com núcleo isolante de lã mineral, EPS ou poliuretano (PU). Esse material impede a transmissão de calor e som, garantindo eficiência térmica e um clima interno confortável tanto no verão quanto no inverno.
Esses módulos suportam fortes rajadas de vento e abalos sísmicos?
Sim. A estrutura de aço formado a frio com espessura de 3 a 4 mm e colunas robustas são projetadas e testadas para suportar ventos severos, impactos sísmicos e sobrecargas de neve, em conformidade com as normas estruturais internacionais (como a certificação RINA).
Como as unidades são transportadas e montadas no local final?
Os módulos podem ser enviados totalmente montados ou desmontados em formato de kit (Flat-Pack) de 648 mm de altura para reduzir os custos de frete. No canteiro de obras, as peças são erguidas com o auxílio de um guindaste e fixadas sobre fundações simples de concreto.
Qual é a vida útil estimada de uma estrutura modular de aço?
Com o tratamento anticorrosivo adequado (jateamento ao grau Sa2.5 e pintura com primer epóxi e tinta acrílica vinílica), a vida útil da estrutura varia entre 15 a 20 anos, mesmo sob condições climáticas adversas ou uso contínuo em ambientes industriais e canteiros de obras.
