Informação Básica
N ° de Modelo.
customized
Objeto
juntas homocinéticas
Estrutura
Dedicado
Tipo de moagem cortador
Vertical Fresa
Fresa Estrutura
Integral
Modo de Controlling
CNC
Grau Automático
Automático
Precisão
Alta Precisão
Certificação
CE, ISO 9001
Condição
Nova
tipo de maquinação
torneamento duro fresagem dura
peça
rolamento externo de junta homocinética
inspecção
3-piece verificando tabela
automação
opcional
corte
corte a seco
função
fresagem de compósitos
Pacote de Transporte
pacote de caixa de madeira
Especificação
padrão
Marca Registrada
dourado
Origem
China
Capacidade de Produção
500 conjuntos/ano
Descrição de Produto

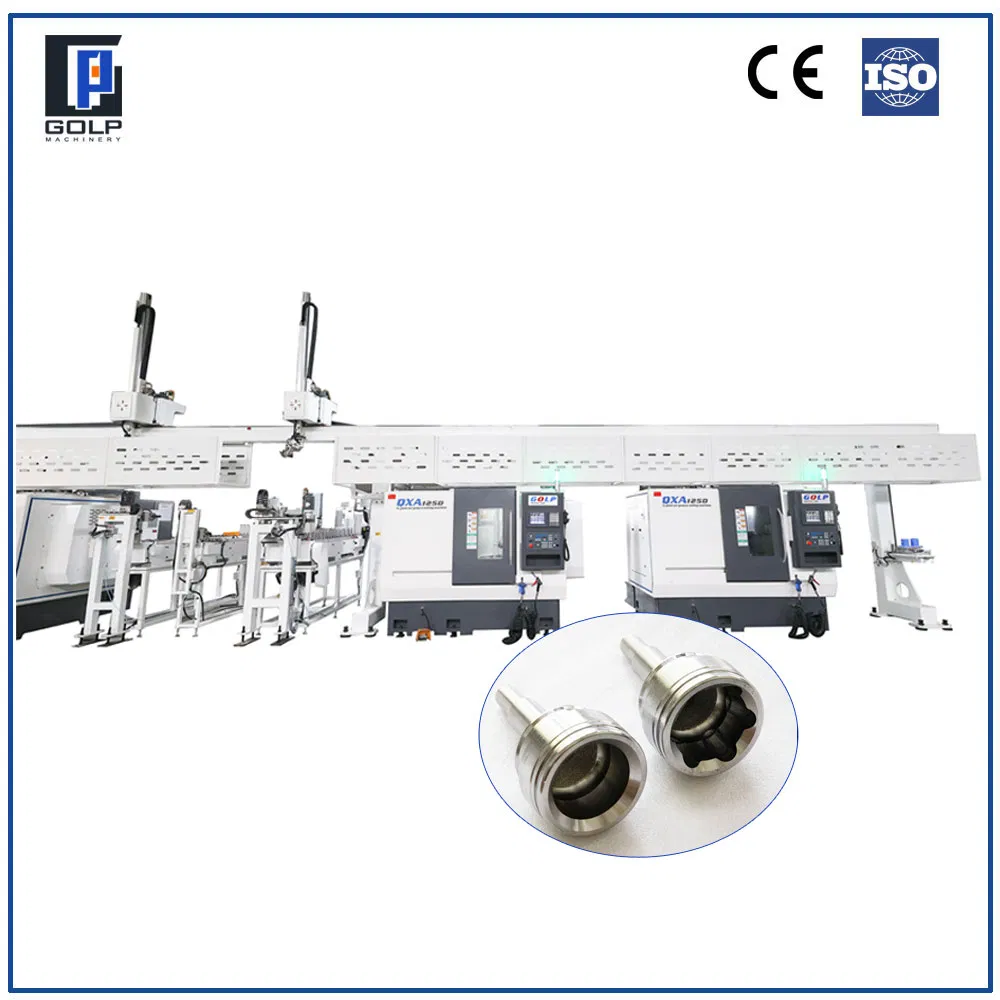

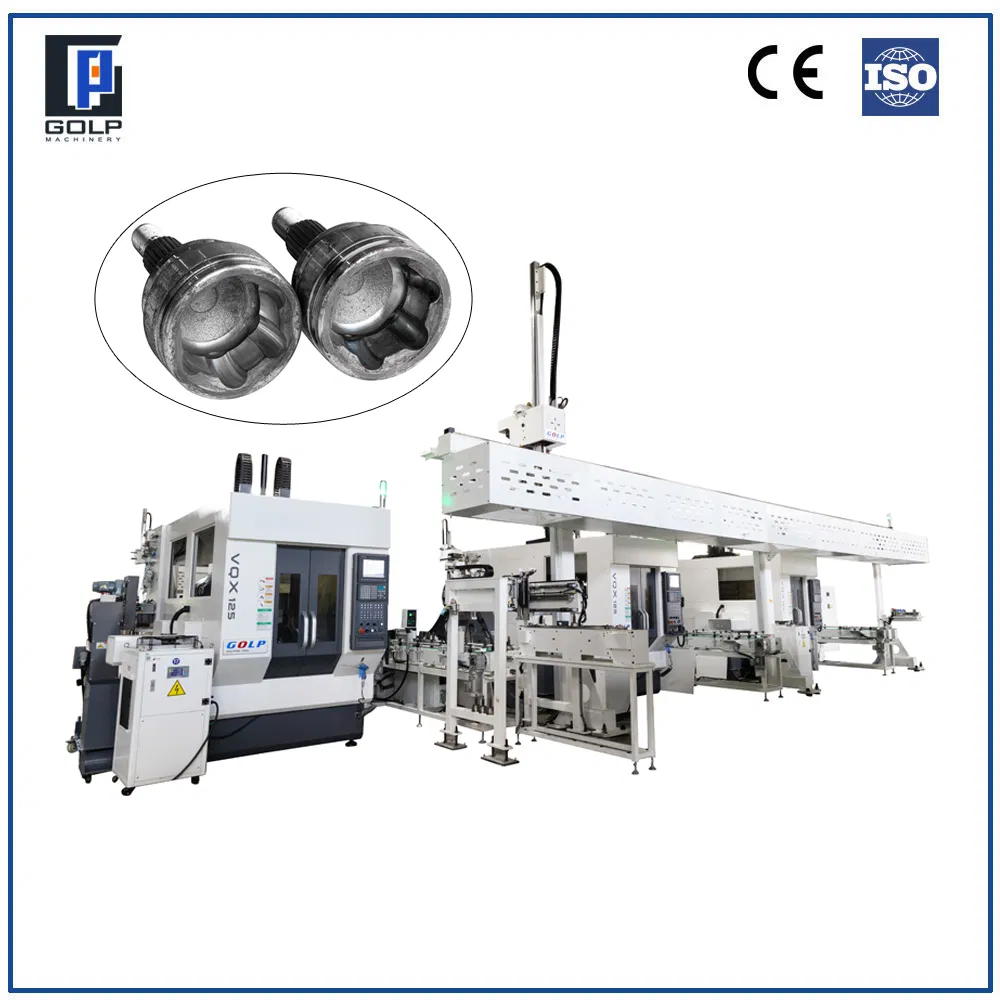

O centro de usinagem composto de torneamento duro e fresagem dura foi especificamente projetado para a alta eficiência, fabricação de precisão de raças externas de junta homocinética (CVJ). Integrando torneamento duro e fresagem dura numa única configuração, completa tanto a rotação esférica dura como a fresagem dura de ranhuras complexas - eliminando a necessidade de processos de moagem tradicionais.
Construído sobre uma base de máquinas altamente rígida monolítica de ferro fundido ou granito (mármore), o sistema possui um veio composto acionado por motor de binário, mesas rotativas/inclináveis de eixo B/C de alta precisão e um eixo Y de tração dupla com guias de rolo duplas e escalas lineares duplas numa configuração de circuito fechado total, garantindo uma precisão ao nível de mícron e uma estabilidade a longo prazo.
Combinada com um sistema hidráulico de regulação elástica, tecnologia de corte a seco com arrefecimento a ar e um sistema de carga/descarga totalmente automático, esta solução permite a "substituição por retificação por viragem e fresagem" para um fabrico inteligente e sustentável. Proporciona mais de 3 × de produtividade superior, mudanças rápidas e manutenção fácil, tornando-o na escolha ideal para produção de grande volume de pistas exteriores CVJ nos novos veículos energéticos e nas indústrias de transmissão premium.

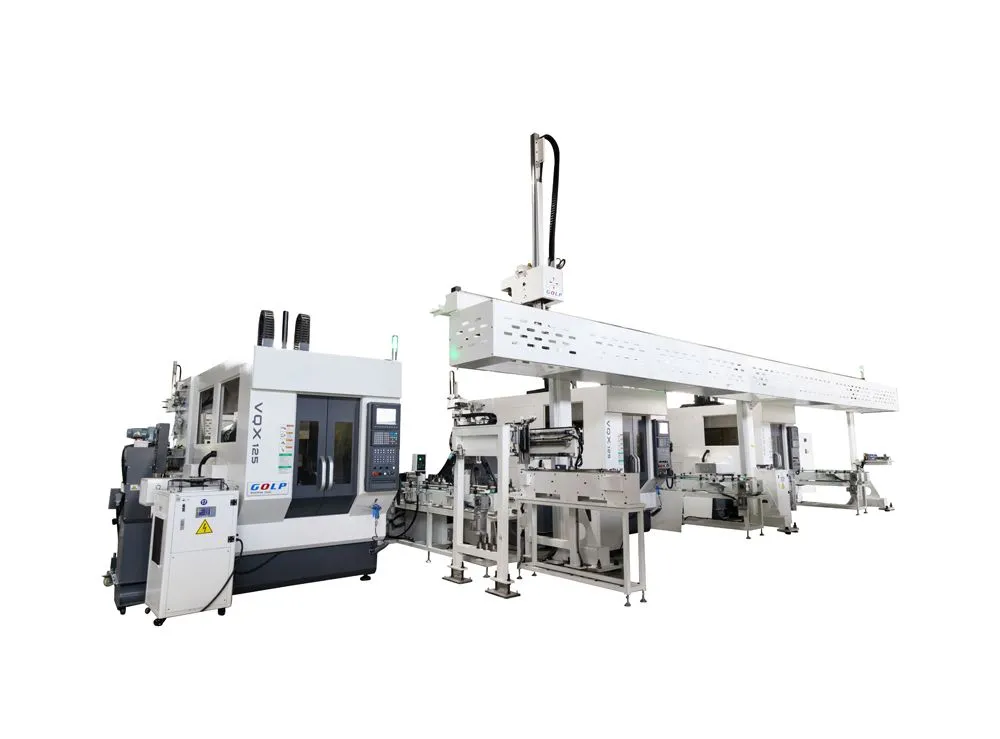

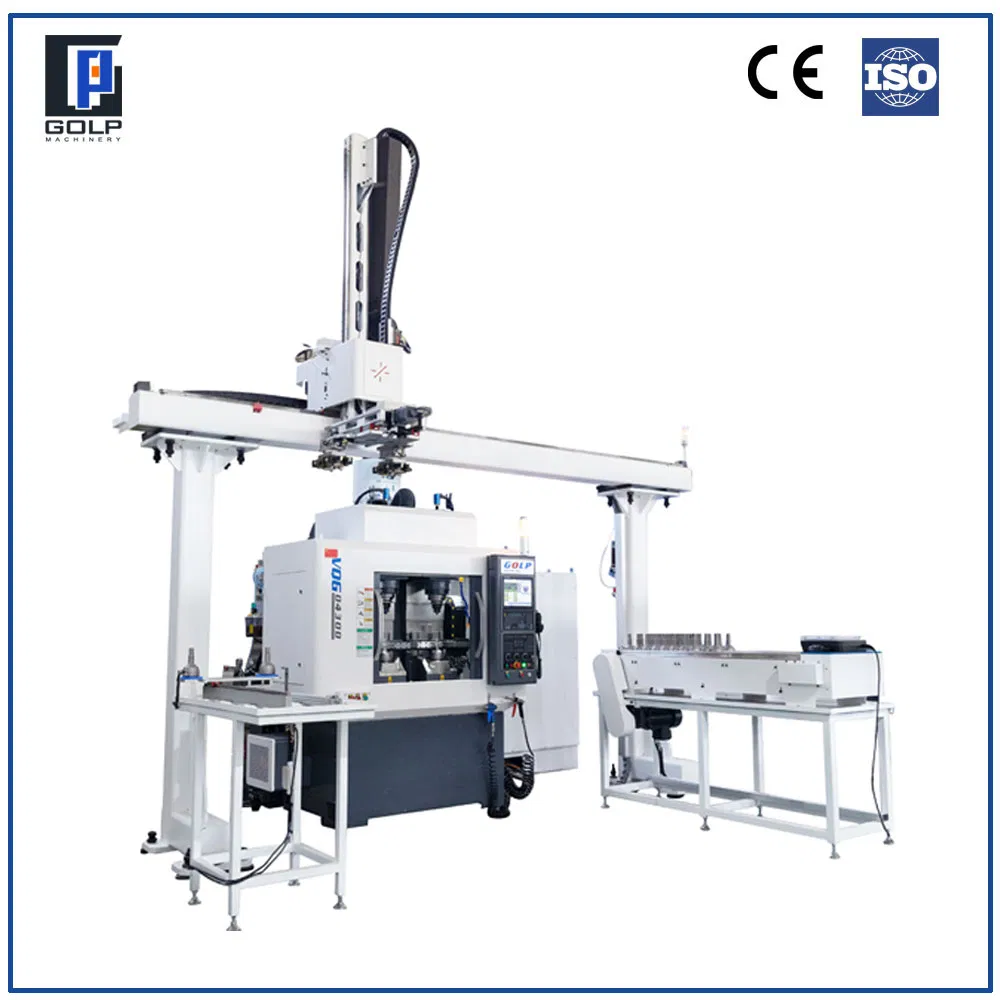

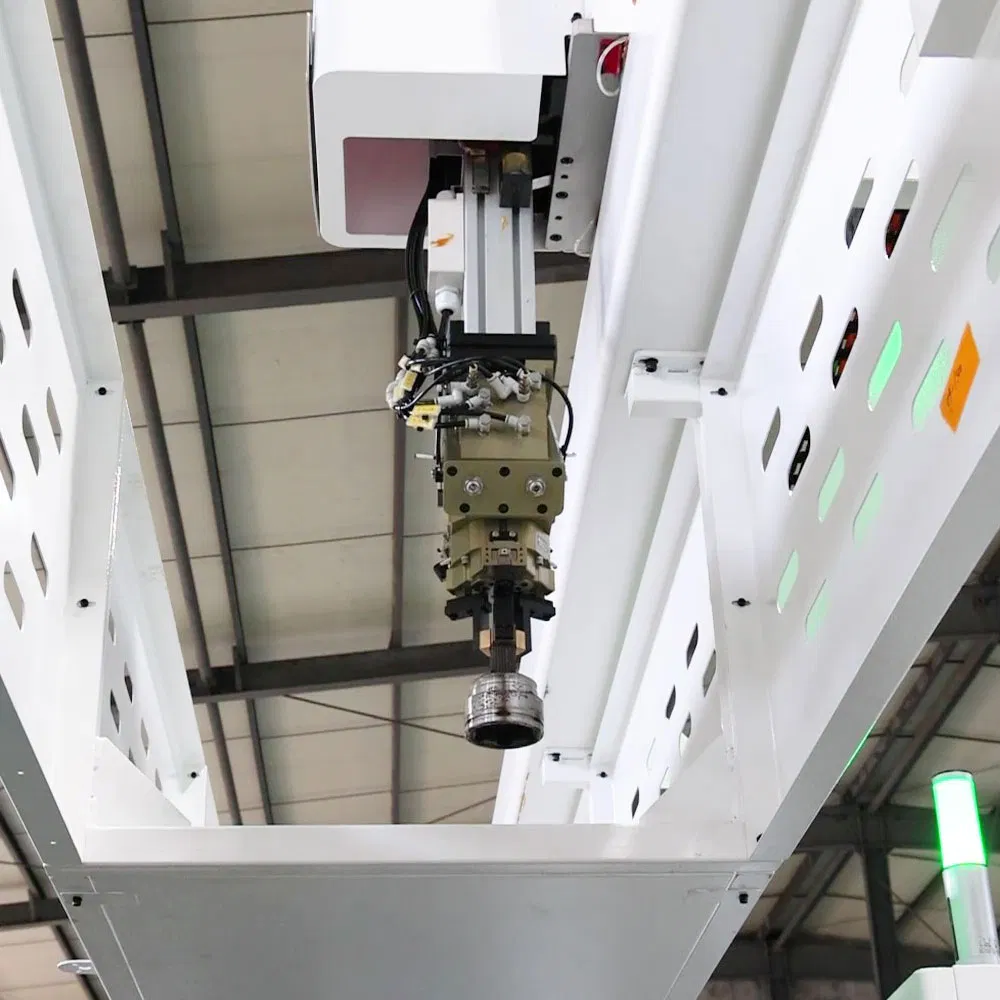

Ao integrar robôs de carga e descarga ou manipuladores da gantry e com pinças modulares de mudança rápida e sistemas de referência de posicionamento, a comutação da linha de produção para diferentes modelos de conchas em forma de sino pode ser concluída em minutos, suportando uma produção flexível e inteligente.

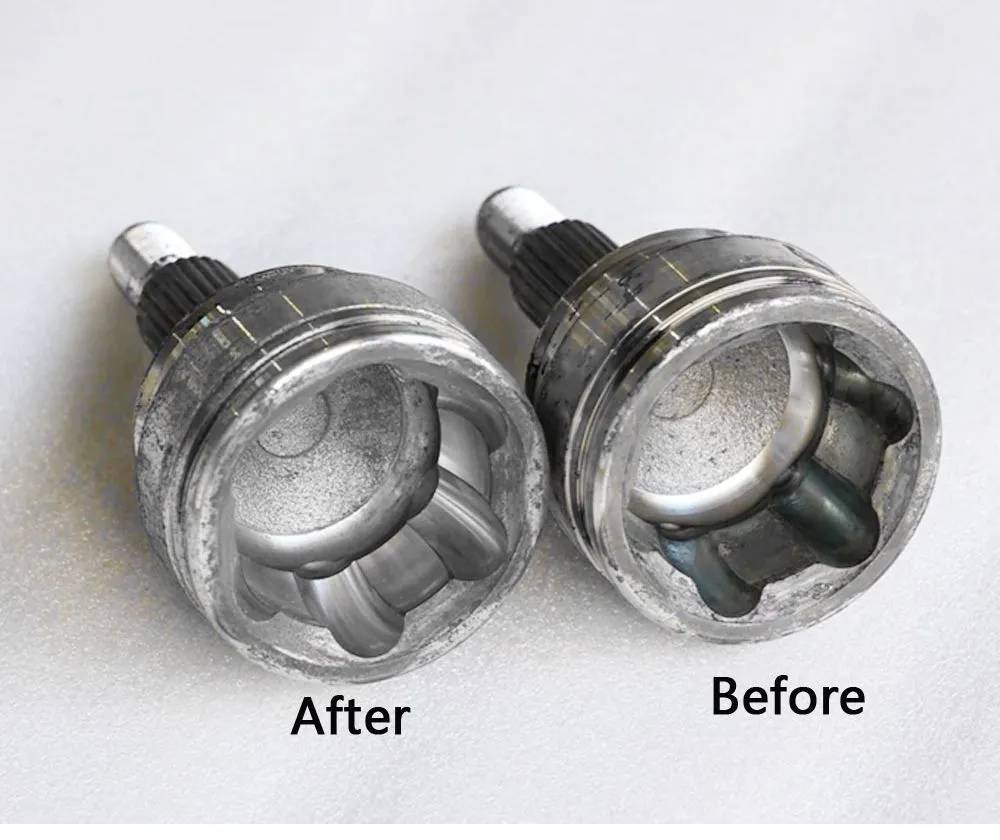

Ranhura de fresagem dura e esfera de viragem dura da pista exterior;
| ITEM |
VQXA125 |
VQXC125 |
| Diâmetro máx. De fixação mm |
Φ110 |
Φ110 |
| Comprimento máx. Da peça de trabalho mm |
260 |
260 |
| Diâmetro da ranhura, diâmetro mm |
Φ45-Φ100 |
Φ45-Φ100 |
| Diâmetro da esfera de aço mm |
Φ12.7-Φ22 |
Φ12.7-Φ22 |
| Diâmetro máx. Do punho da peça de trabalho mm |
Φ38 |
Φ38 |
| Peso kg |
10000 |
11000 |
| C x L mm |
4000 * 4700 |
4000 * 4700 |

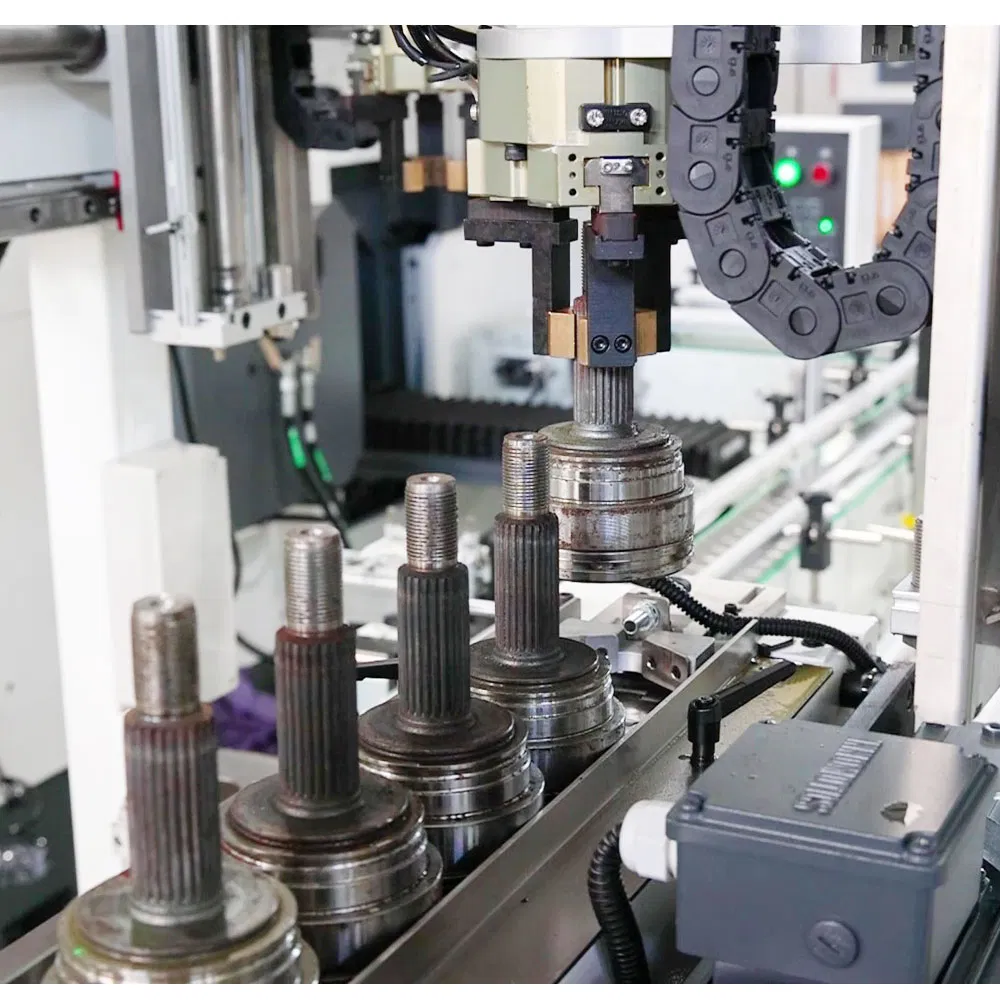

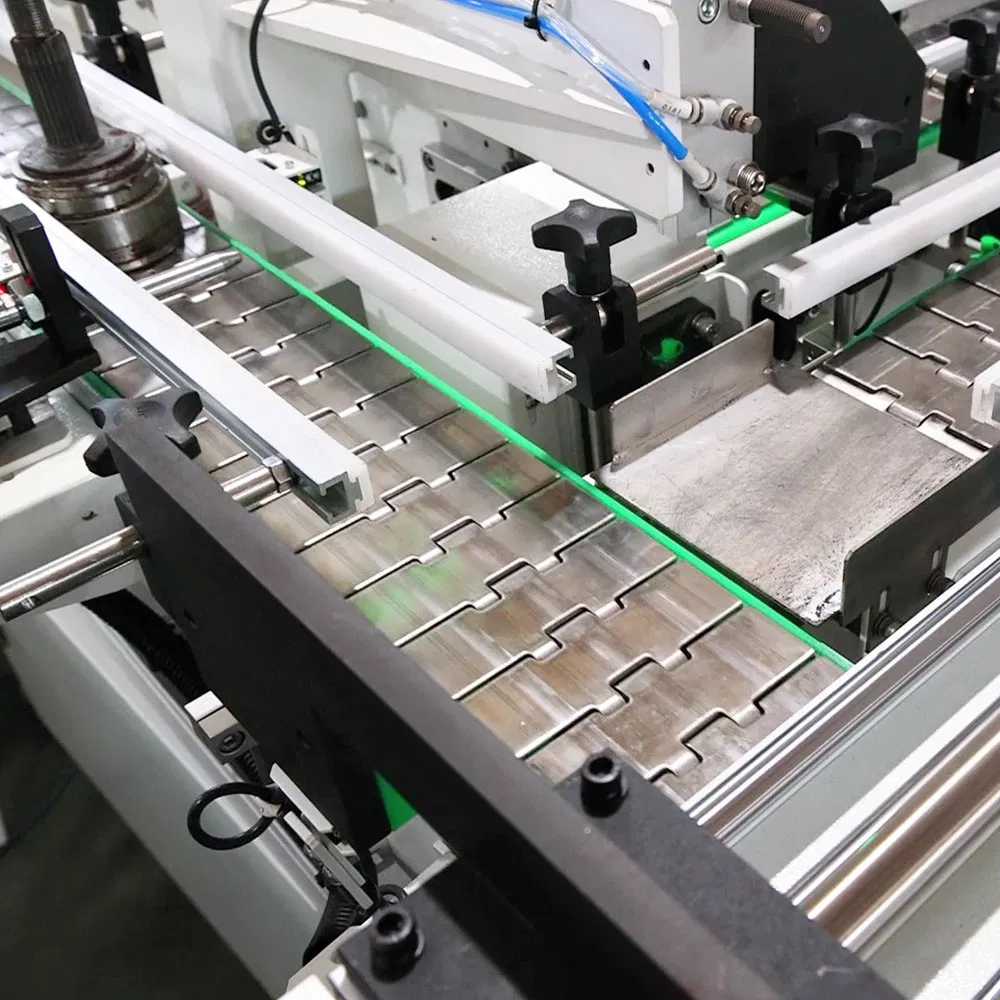

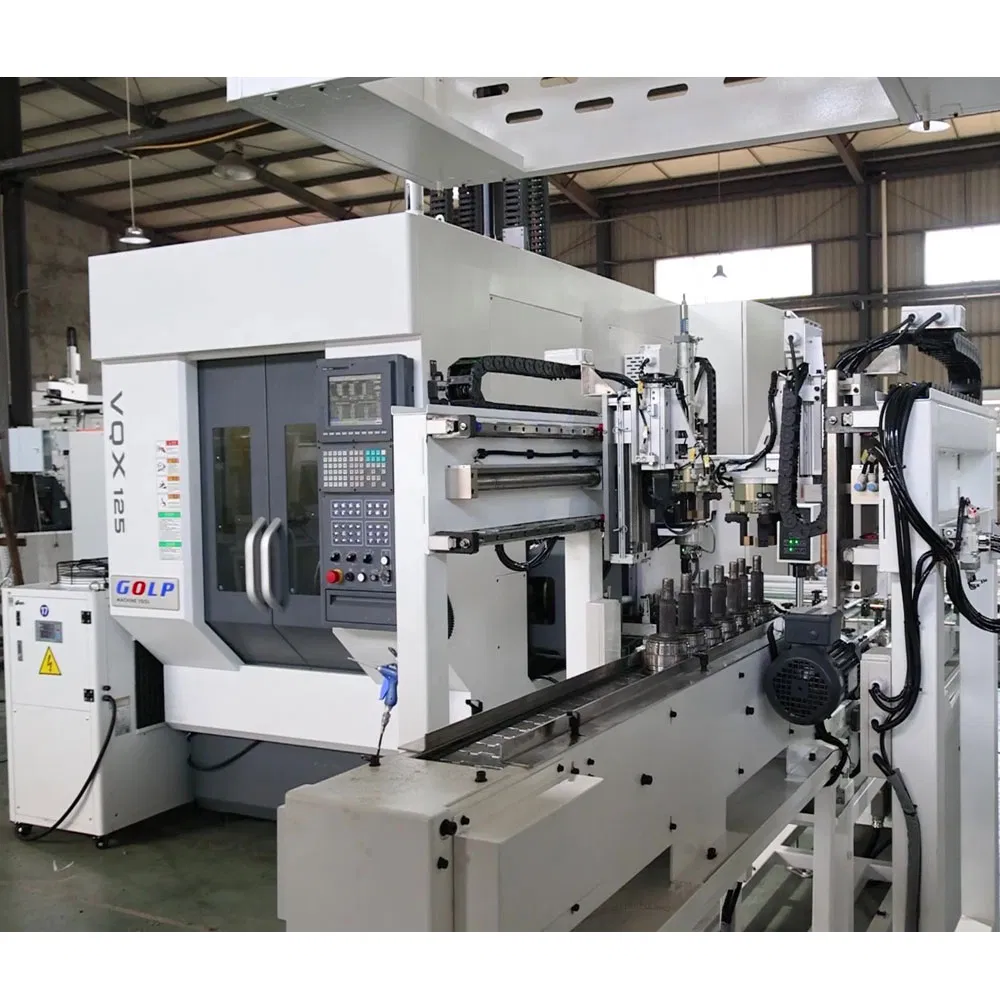

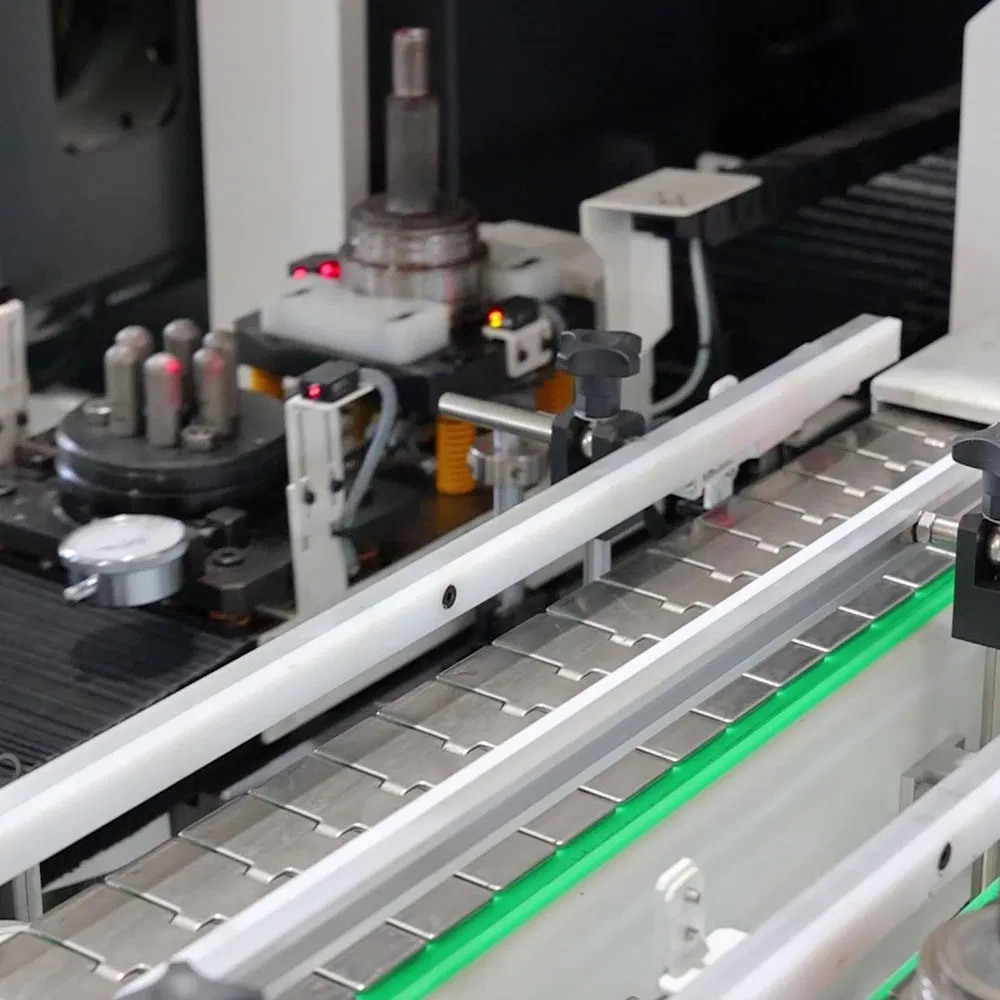

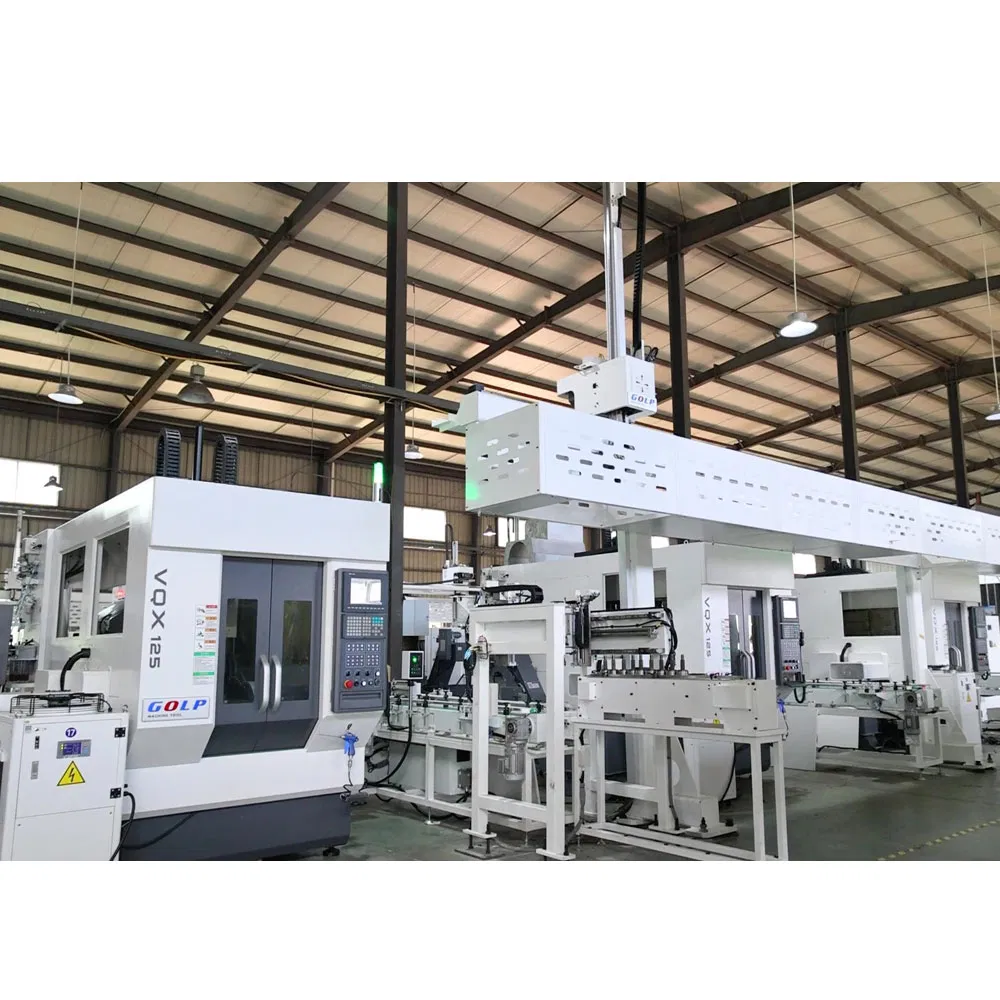

O sistema de automação inclui vários transportadores de carga e descarga, combinando na perfeição com um engenhoso impulsionador e dispositivo de batente para transportar meticulosamente e posicionar as peças de trabalho.
Este sistema atribui canais concebidos de forma inteligente à produção takt, aumentando a eficiência da alimentação e reduzindo os tempos de transição.

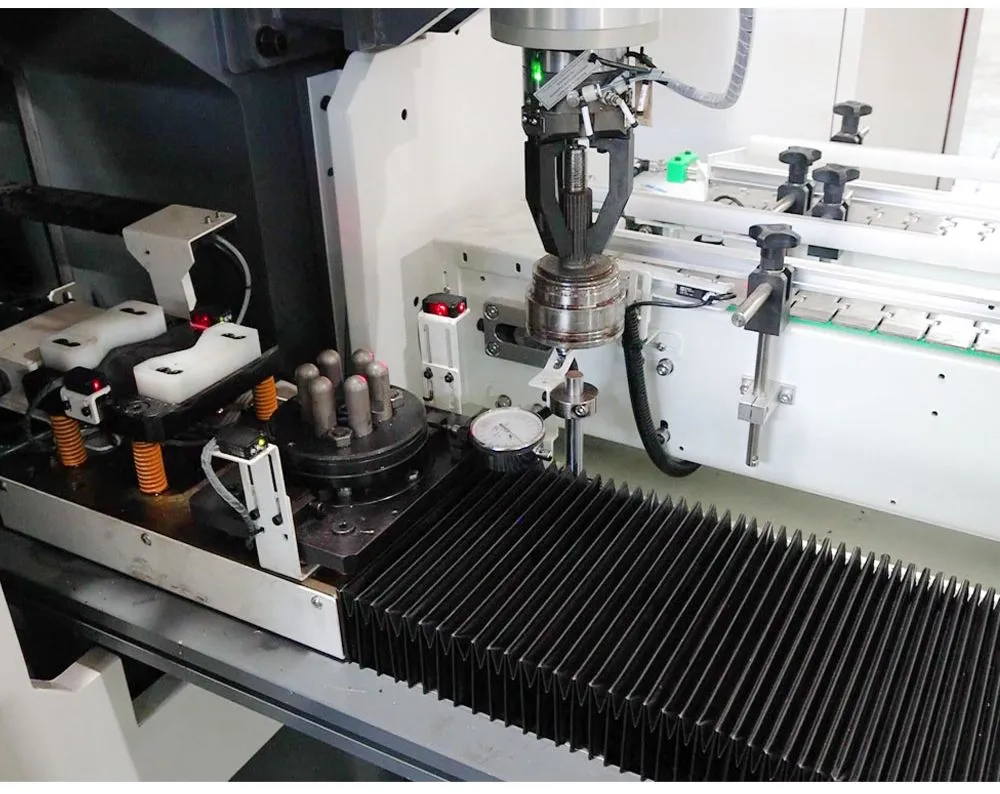

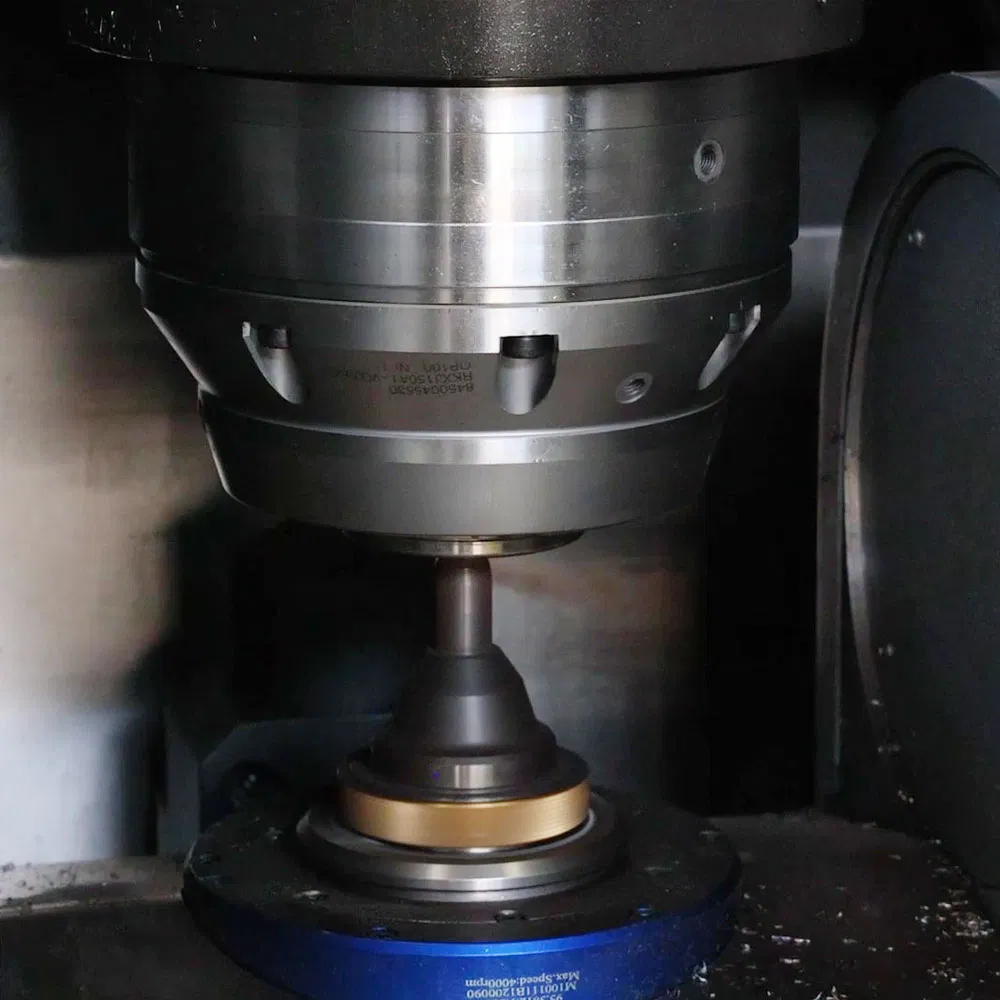

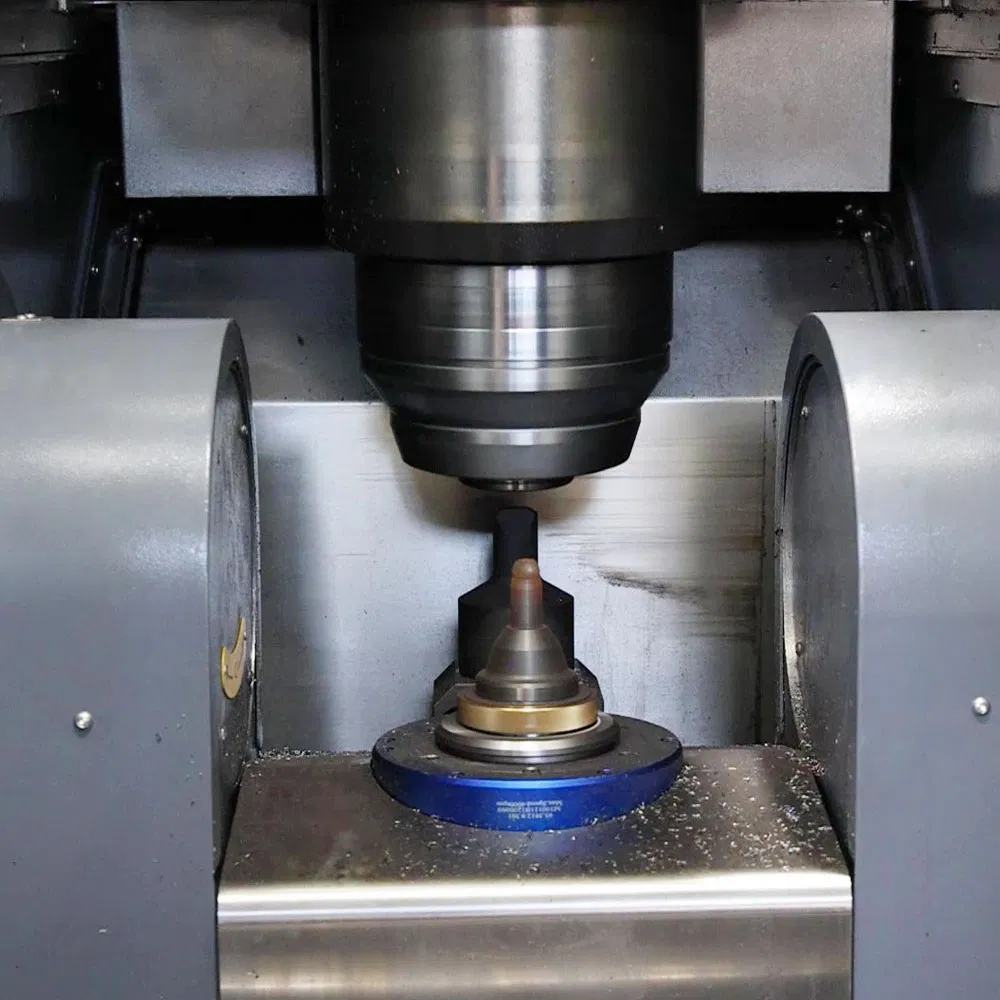

Colaborando com fresas e ferramentas de rotação, a mesa oscilante e a peça de trabalho asseguram um engate preciso em posições de maquinação, assegurando uma fresagem sem falhas e rotação esférica.

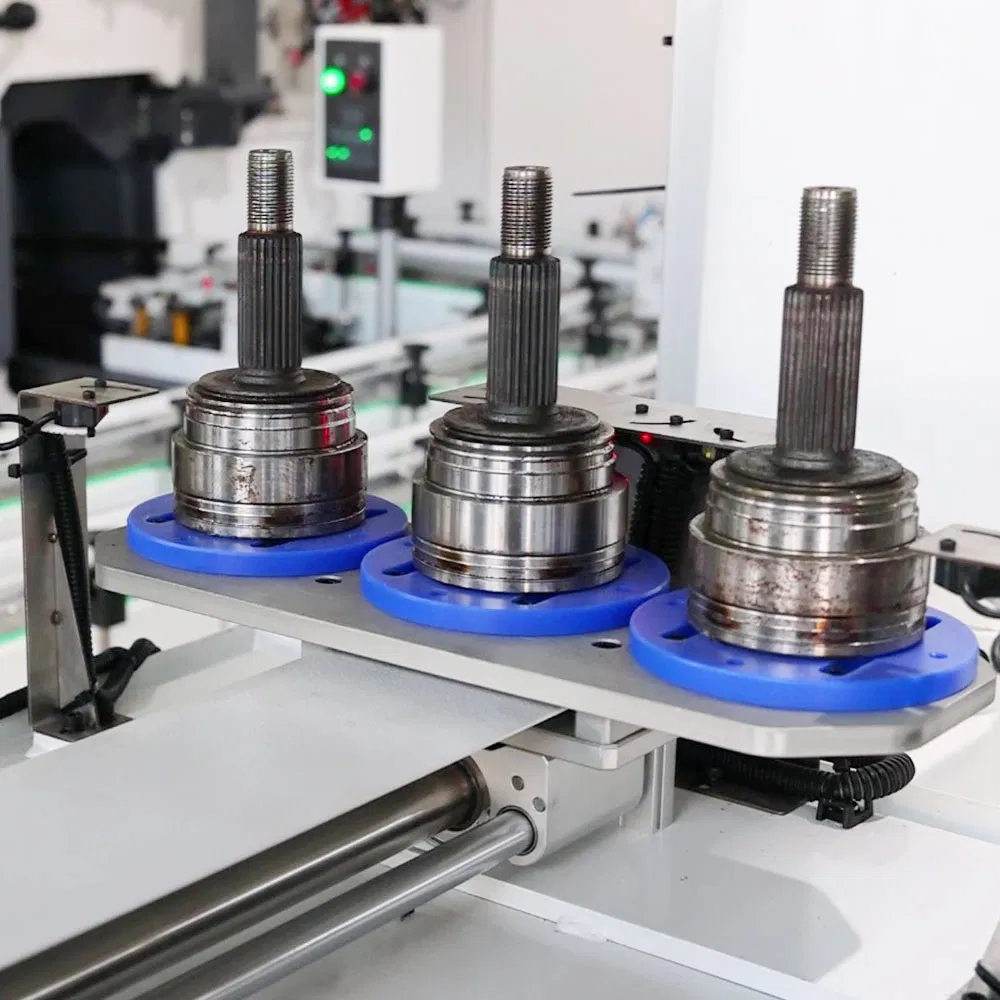

Equipada com uma tabela de verificação especializada, esta máquina pode recolher três peças em simultâneo, permitindo uma monitorização rigorosa da qualidade durante o processo.

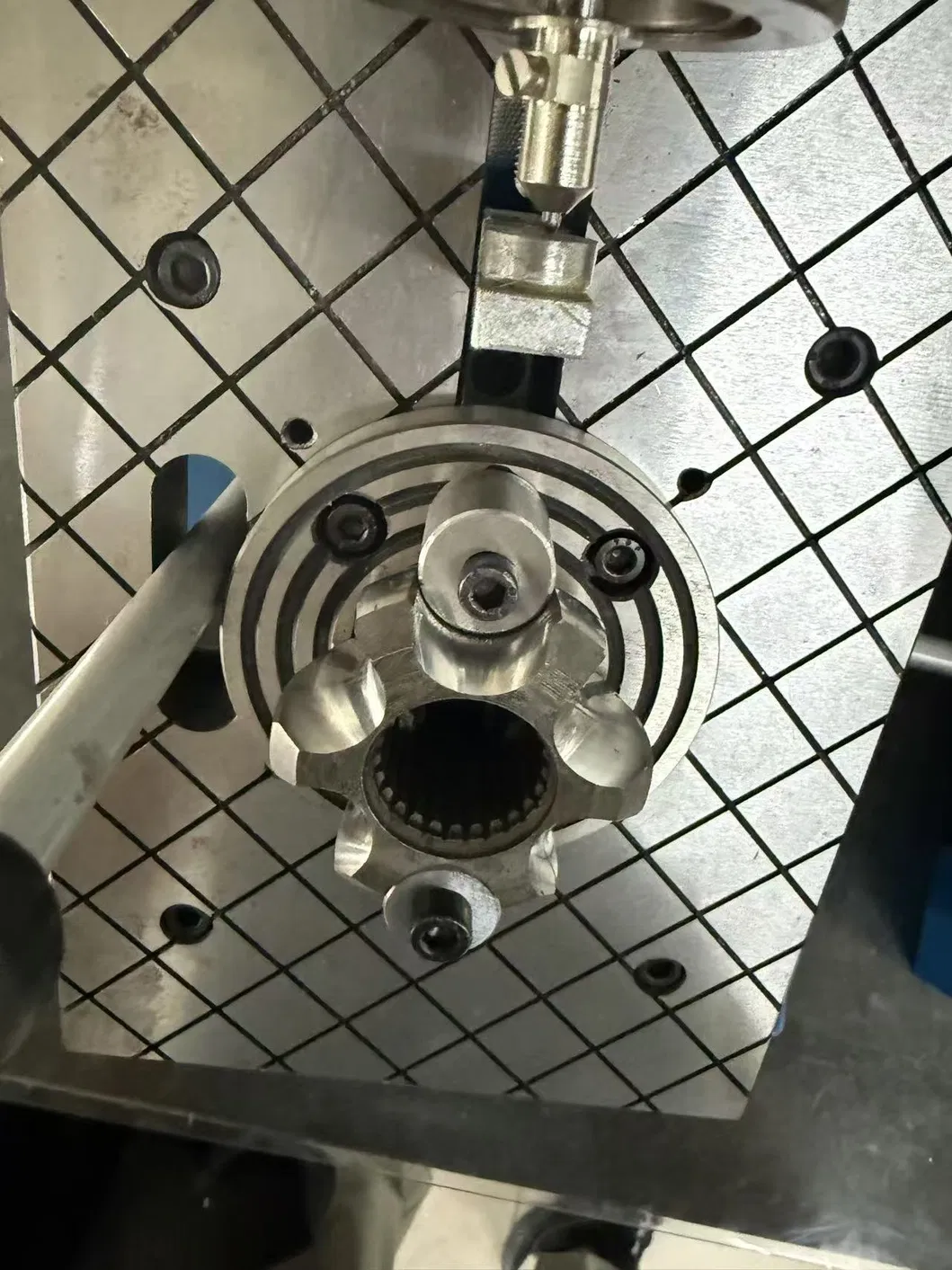

Posicionamento de Pré-Maquinação Dupla
A sofisticada função de posicionamento de pré-maquinação dupla executa dois alinhamentos de alta precisão da peça antes do corte. O posicionamento inicial alinha aproximadamente a peça no sistema de coordenadas da máquina, enquanto o segundo posicionamento refinado compensa quaisquer erros de fixação ou desvios geométricos. Este posicionamento preciso em dois passos garante a precisão da maquinação desde o primeiro corte, minimizando os erros cumulativos.

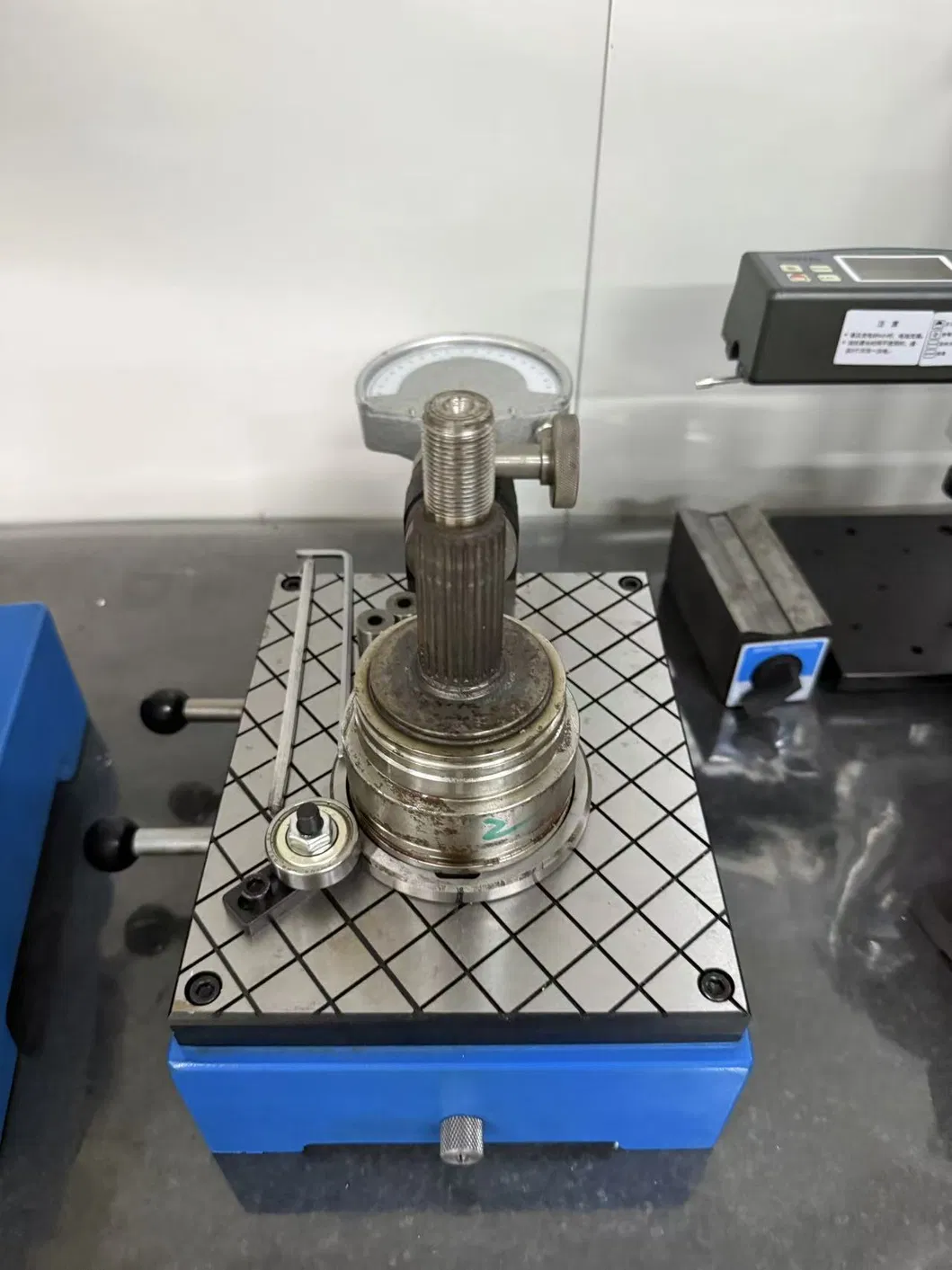

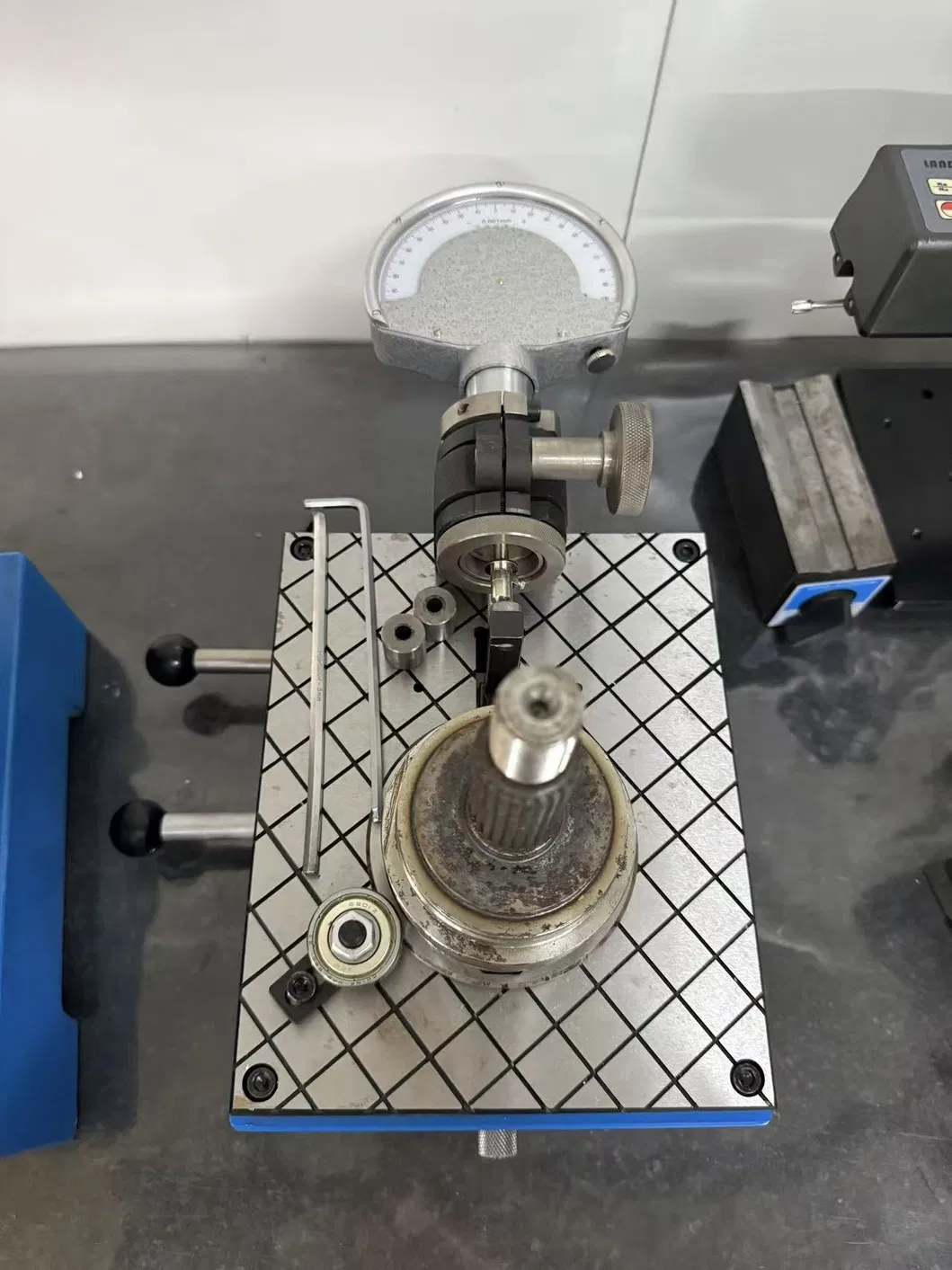

Inspeção do equipamento da caixa da esfera (calha exterior e calha interior)
Perguntas Frequentes (FAQ)
Qual é o período de garantia?
Oferecemos um serviço de garantia para todos os produtos adquiridos, que variam entre 12 e 24 meses, garantindo que não se preocupe durante a utilização do nosso equipamento.
Qual é o tempo de entrega?
Para itens em stock, garantimos a entrega no prazo de 1-2 meses; para produtos fabricados sob encomenda, comprometemo-nos a entregar no prazo de 5-6 meses.
Fornecem serviço pós-venda?
Sim, oferecemos serviços pós-venda abrangentes, incluindo fornecimento atempado de peças sobressalentes, suporte técnico online, instalação e colocação em funcionamento no local, bem como formação operacional.
Que produtos ou serviços adicionais vocês oferecem?
Também fornecemos serviços de engenharia "chave-na-mão", personalizando linhas de produção automatizadas de acordo com as necessidades do cliente para garantir uma integração perfeita com os processos de produção existentes.
Como funciona a função de posicionamento de pré-maquinação dupla?
Executa dois alinhamentos de alta precisão da peça antes do corte. O posicionamento inicial alinha a peça no sistema de coordenadas da máquina, e o segundo refinado compensa erros de fixação e desvios geométricos para garantir a precisão no primeiro corte.
Que tipo de peças o equipamento pode usinar?
O sistema foi especialmente concebido para a maquinagem eficiente e de alta precisão de peças como rolamentos externos e carcaças de junta homocinética (CVJ), integrando torneamento esférico duro e fresagem de ranhuras complexas.
