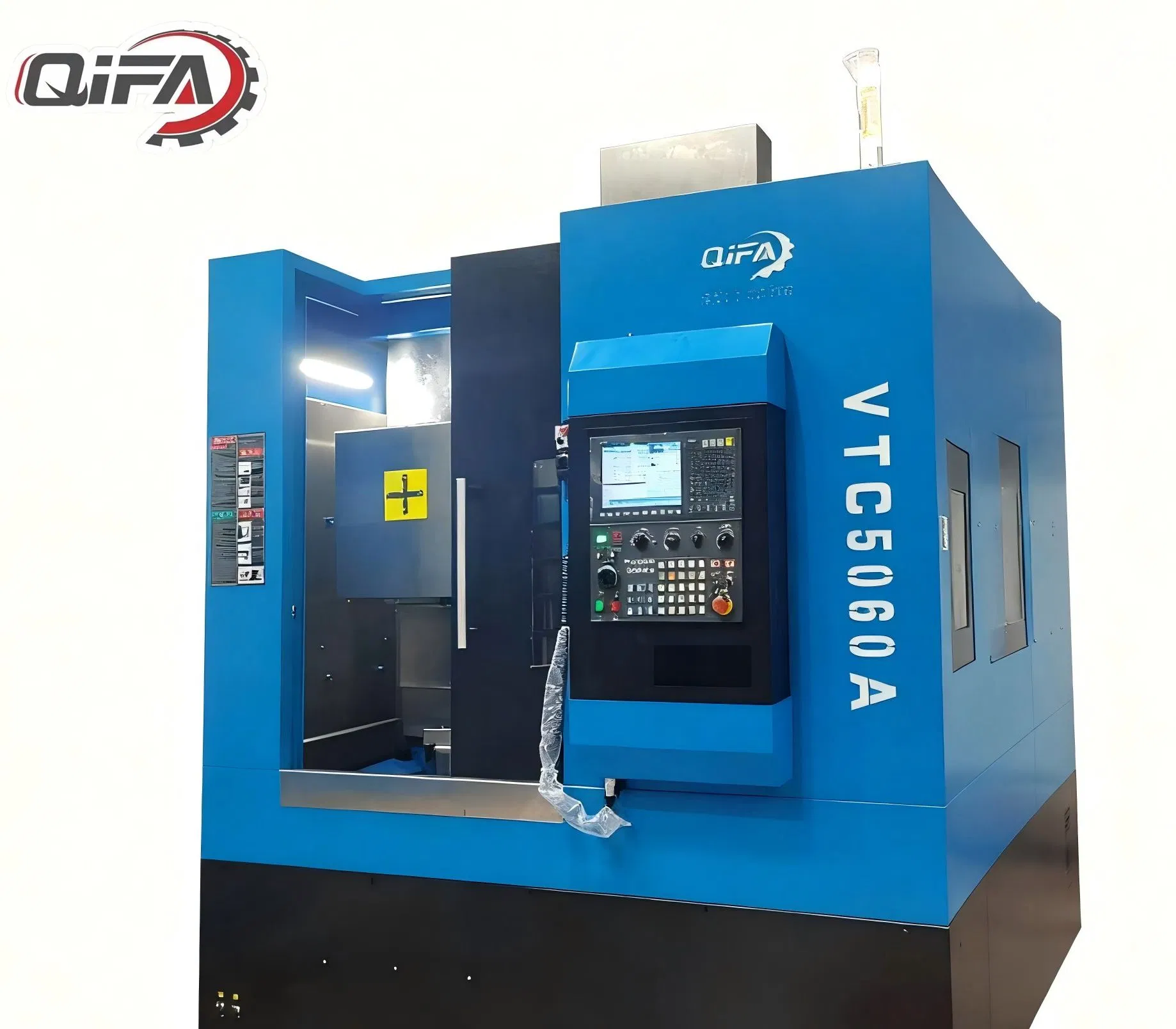

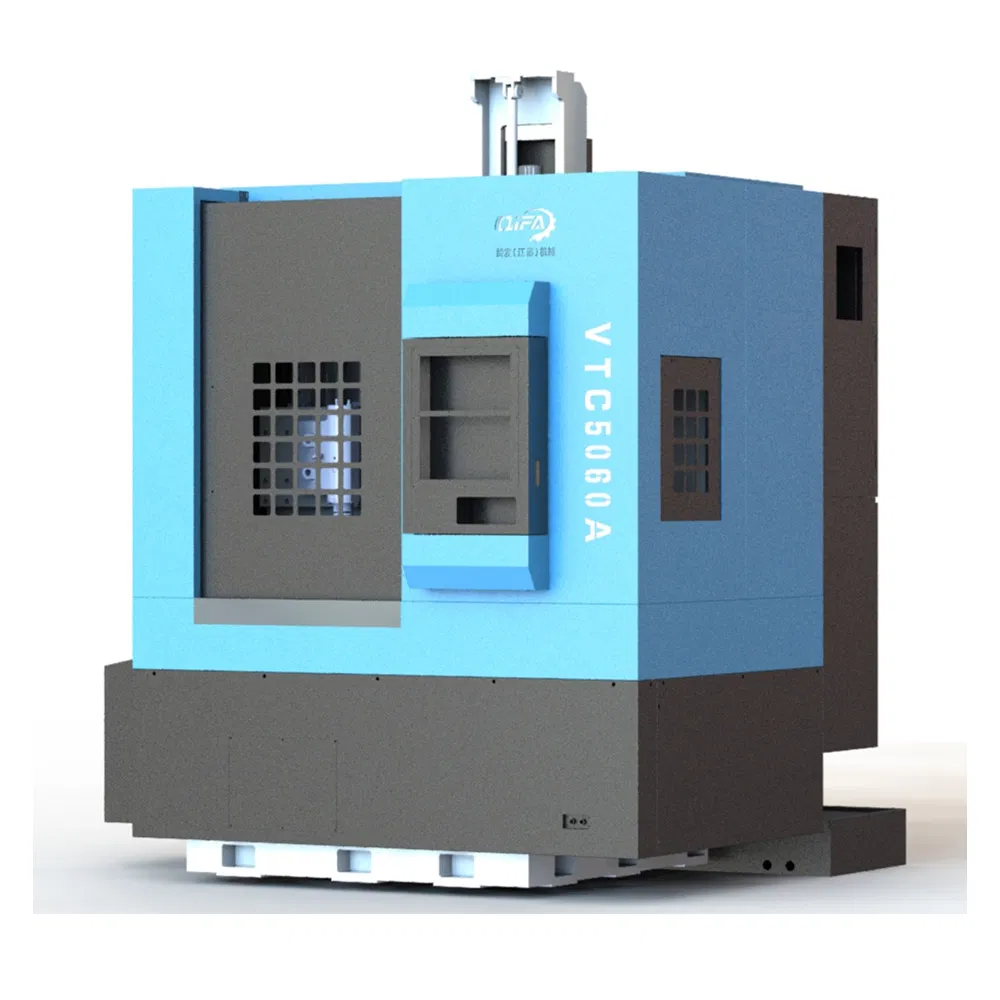

Este equipamento é um torno vertical de alta precisão e eficiência, adequado para virar, perfurar e fresar peças rotativas, tais como veios e discos. Possui um design estrutural altamente rígido, um sistema de transmissão preciso e um sistema de controlo CNC, além de possuir a capacidade de processamento automatizado, satisfazendo plenamente os requisitos de produção em massa e de fabrico flexível.
| ESPECIFICAÇÕES | Unidades | VTC5050 |
|---|---|---|
| Máx. Diâmetro de oscilação | mm | 500 |
| Máx. Diâmetro de viragem | mm | 400 |
| Tipo de ponta do fuso | - | A2-8 |

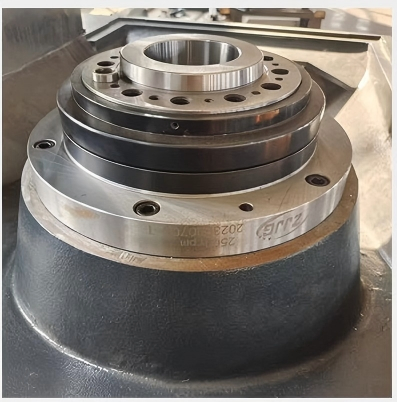

| Diâmetro do rolamento do veio | mm | 120 |
| Gama de velocidades do veio | rpm | 50-1250 |
| Binário de saída do veio | nm | 350 |

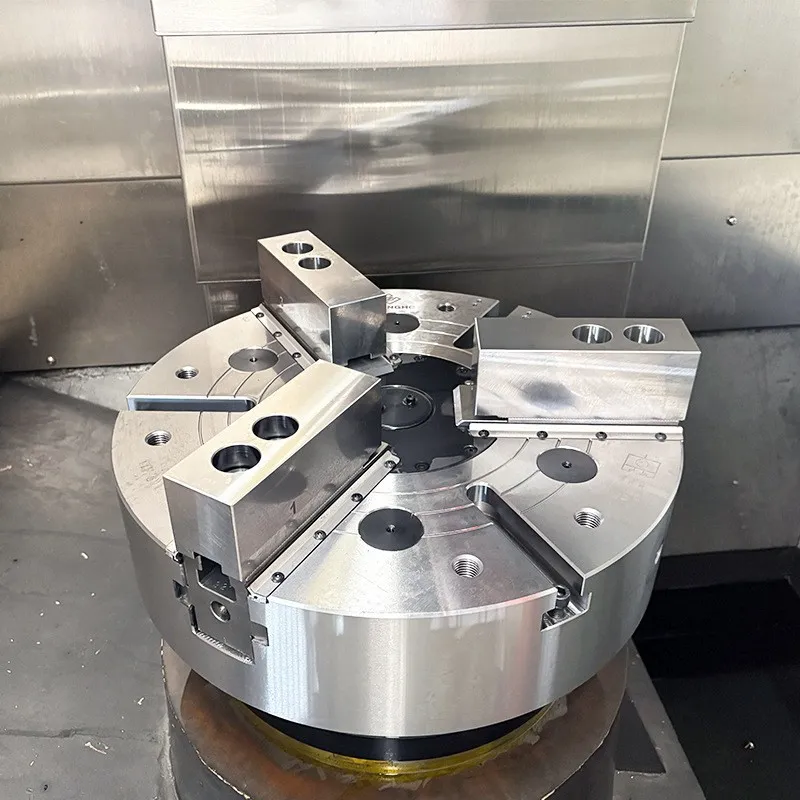

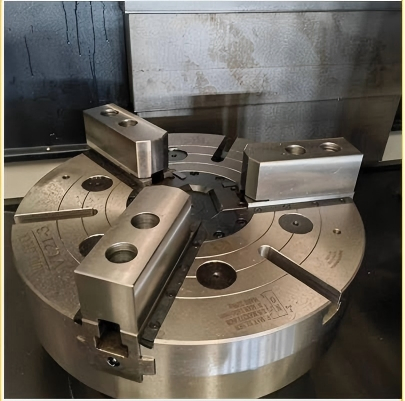

| 3 diâmetro do mandril hidráulico de mandíbula | " | 12 |

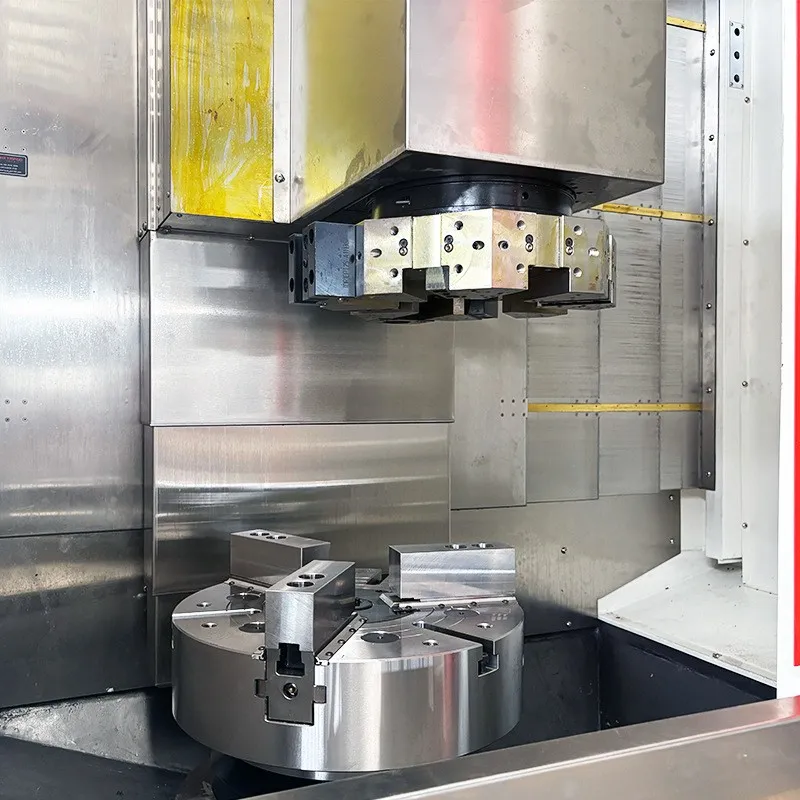

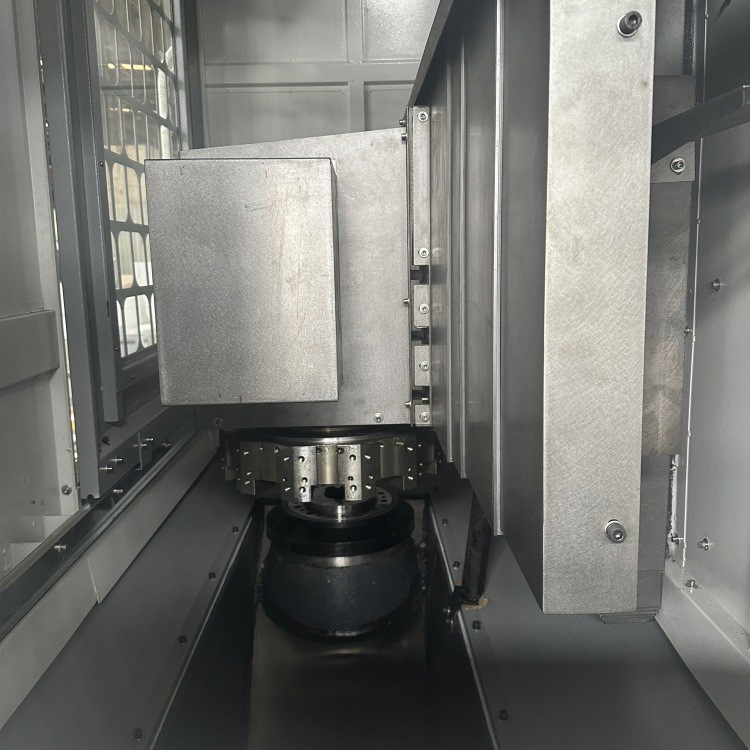

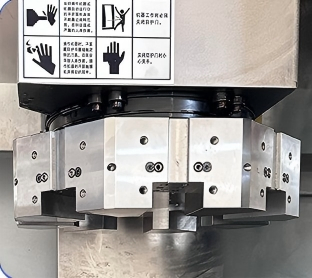

| Tipo de torre | - | Posição Hor.8 |
| Especificação da torre | mm | 100 |
| Especificações das ferramentas | mm | 25/φ40 |
| Eixo X de curso da torre | mm | -325 |
| Eixo Z do curso da torre | mm | 500 |
| Distância da parte inferior da torre até à parte superior do mandril | mm | 0-500 |
| Travessa rápida do eixo X. | m/min | 15 |
| Travessa rápida do eixo Z. | m/min | 15 |
| Corte da alimentação | m/min | 0.1-5000 |
| Trilhos lineares XZ | - | Rolo 45 |
| Diâmetro do parafuso XZ | mm | φ40 |
| Potência/binário do motor do eixo X. | KW/nm | 1.6/10 |
| Potência/binário do motor do eixo Z. | KW/nm | 2.4/15 |
| Potência/binário do motor principal | KW - nm | 11/15-140 |
| Tamanho total (C * L * a) | m | 1.8 * 1.85 * 2.7 |
| Peso da máquina | kg | 4500 |
Somos um centro de usinagem profissional focado na fabricação de diversos tipos de centros de usinagem verticais, horizontais, do tipo pórtico (gantry) e de coluna móvel. Em linha com as exigências de modernização industrial, dedicamo-nos ao desenvolvimento de soluções avançadas de cinco eixos com movimento simultâneo. Devido à excelente precisão e rendimento dos nossos produtos, estes encontram ampla aplicação em setores como o aeroespacial, energia verde, moldes de precisão, automóvel e comunicações eletrónicas 3C.
Oferecemos suporte técnico abrangente e permanente, adaptado às necessidades operacionais de cada utilizador. Pautamos a nossa atividade por relações de cooperação confiáveis, garantia rigorosa de qualidade, eficiência de resposta e credibilidade comercial.
Disponibilizamos ações de formação de funcionamento totalmente gratuitas, englobando a operação do equipamento, as rotinas de manutenção diária e os processos básicos de resolução de problemas. O software integrado é fornecido com direito a atualizações livres de encargos, enquanto as melhorias físicas de hardware são disponibilizadas a preço de custo.
Oferecemos um período de garantia integral de 12 meses, contabilizado a partir da data de aceitação final do equipamento, cobrindo a reparação ou substituição de componentes devido a eventuais anomalias de fabrico.
