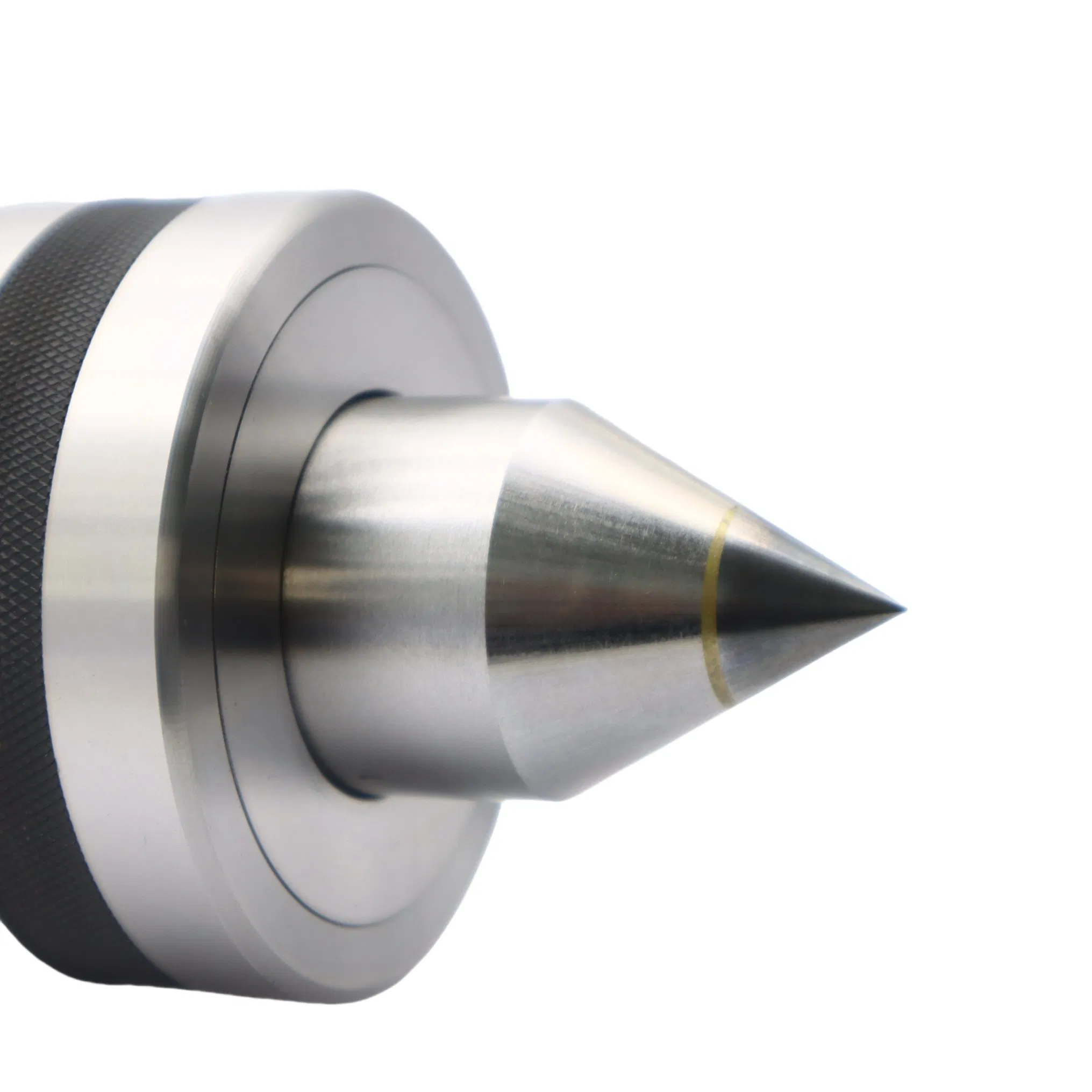

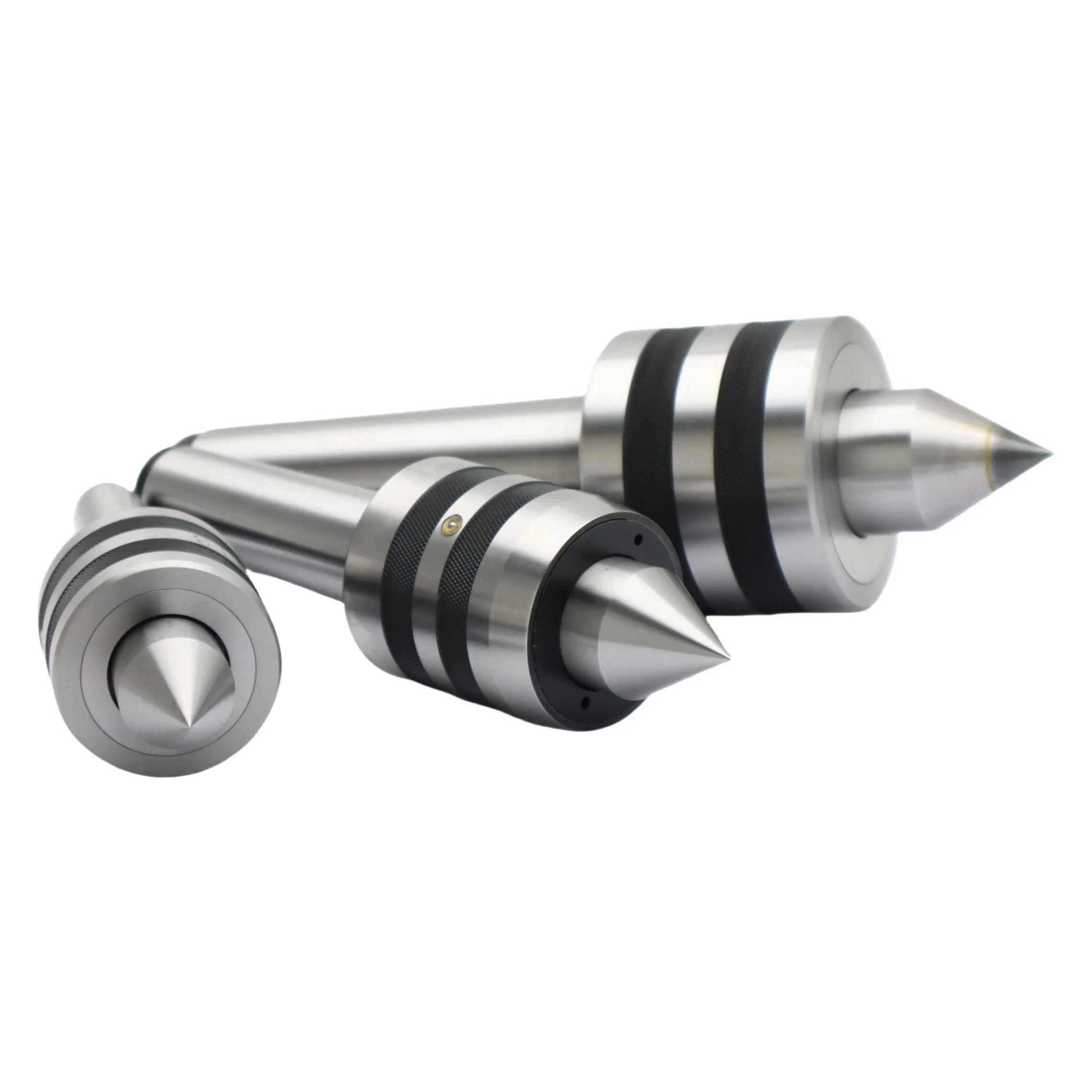

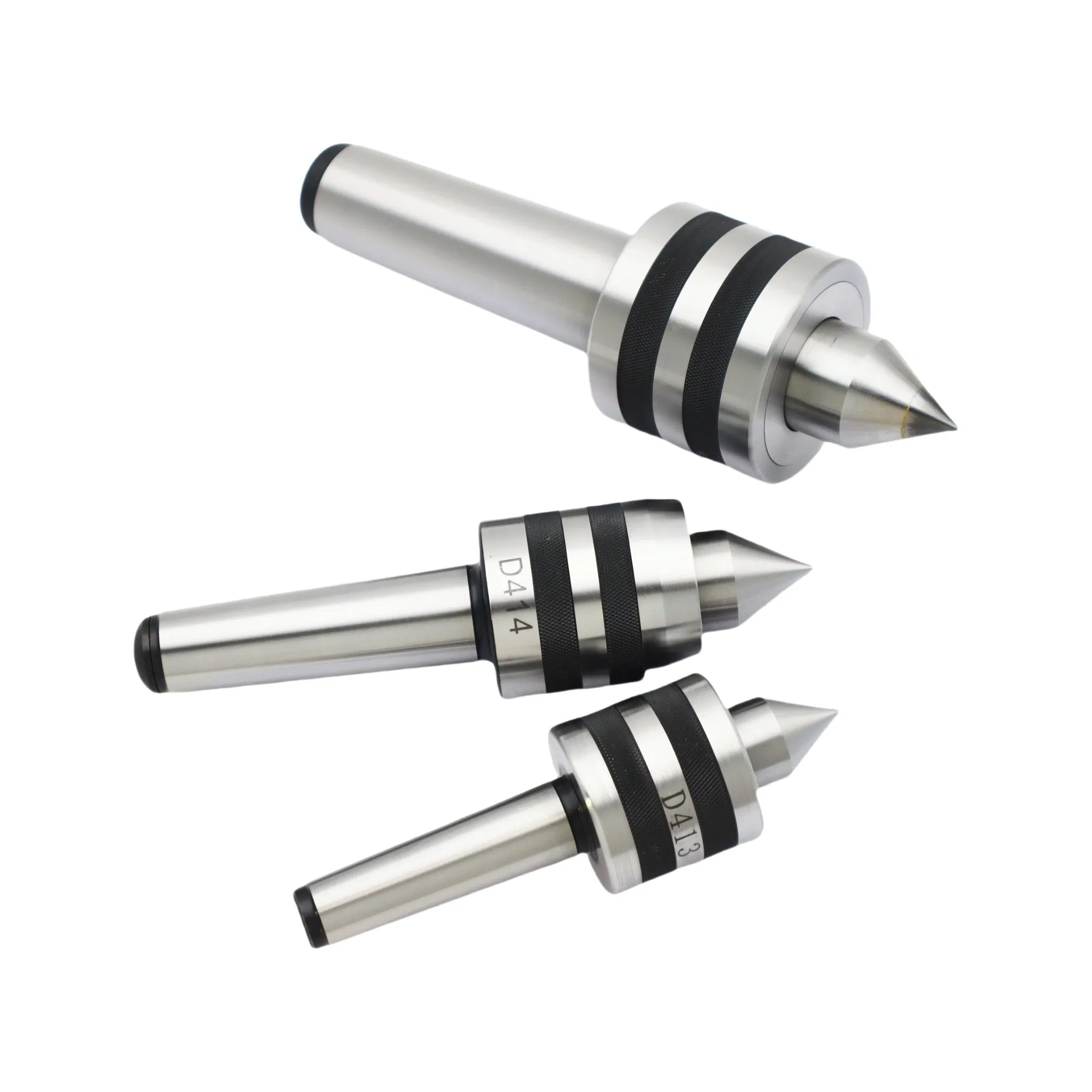

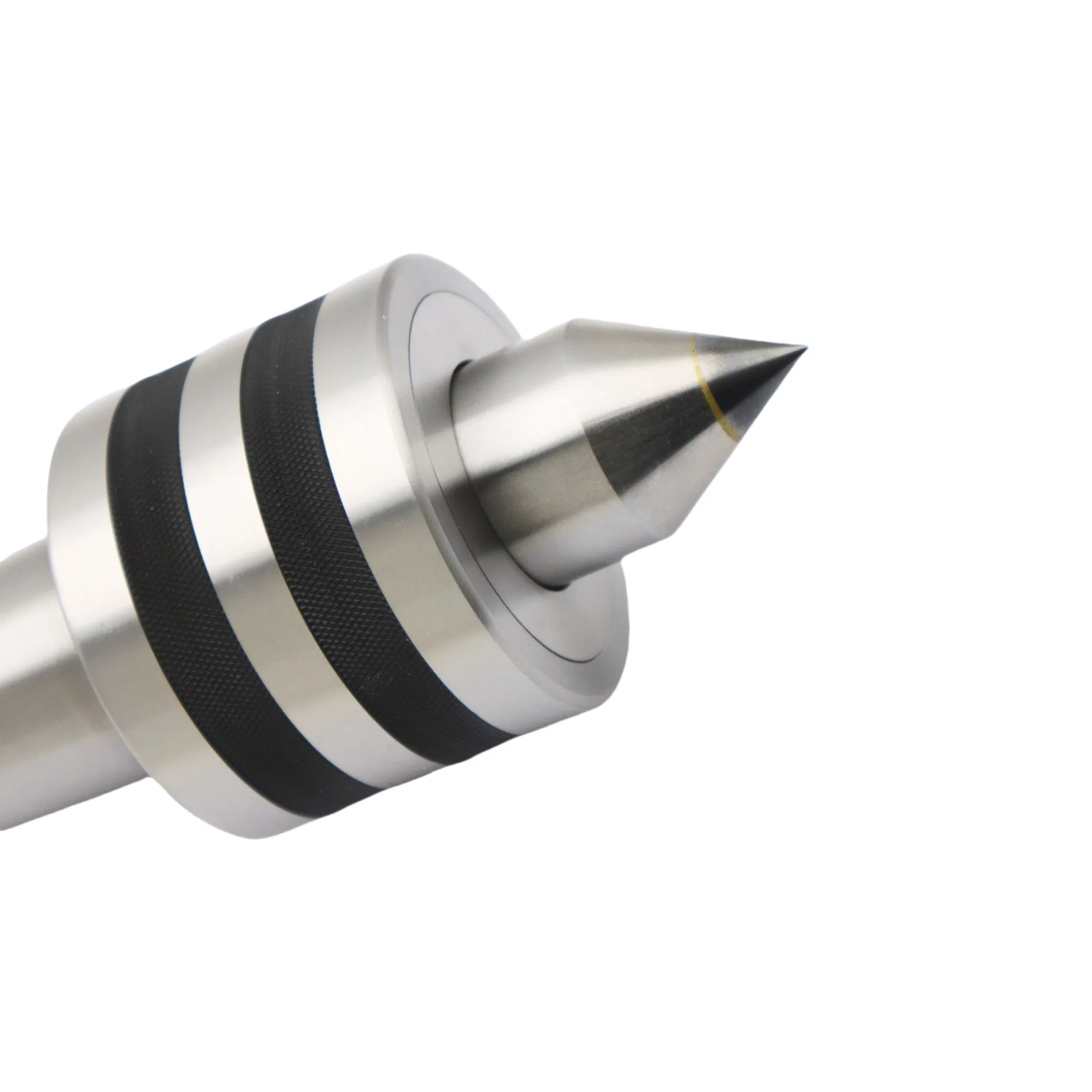

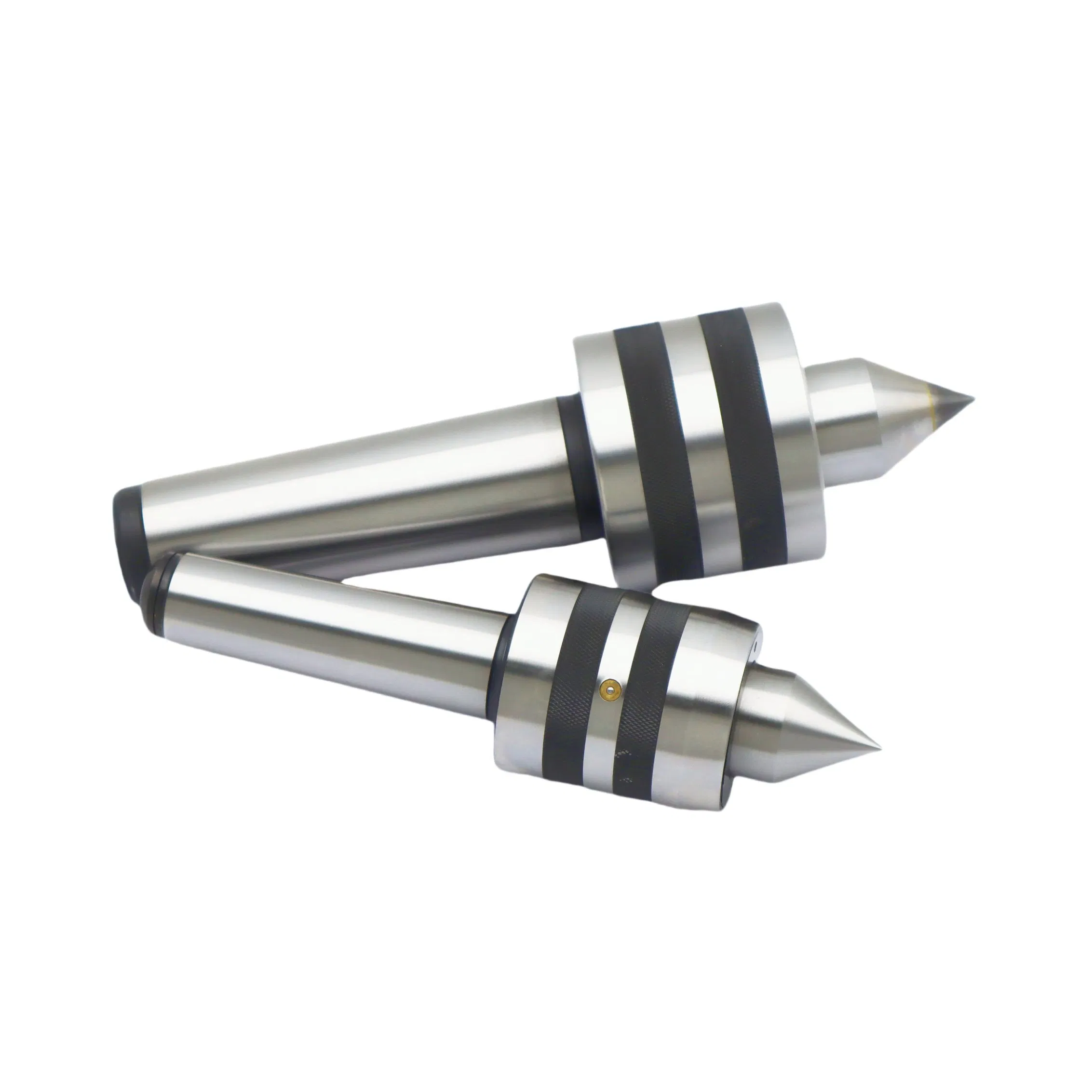

Fábrica outlet Centro ao vivo de médio desempenho, centros de rotatria e centros vivos de alta velocidade. Geralmente utilizado no contraponto para apoio adicional ao realizar trabalhos mais longos ou no cabeçote e no monta-cargas ao virar entre centros. Deve ser utilizado um pouco de óleo para lubrificar o contacto entre o centro e a peça de trabalho, de forma a evitar a soldadura por fricção.
| N.o de encomenda | MS NÃO | L mm | L1 mm | D mm | D1 mm | d mm | (N) Carga radial máx | (rpm) Velocidade máxima | Peso (kg) | (mm) Precisão |
|---|---|---|---|---|---|---|---|---|---|---|
| D411 | MS1 | 115 | 20 | 34 | 12.065 | 18 | 900 | 5000 | 0.29 | 0.01 |
| D412 | MS2 | 145 | 26 | 45 | 17.780 | 25 | 1500 | 5000 | 0.70 | 0.01 |
| D413 | MS3 | 170 | 30 | 52 | 23.825 | 28 | 2000 | 4200 | 0.93 | 0.01 |
| D414 | MS4 | 205.7 | 34.7 | 60 | 31.267 | 32 | 3200 | 3200 | 1.70 | 0.01 |
| D415 | MS5 | 254 | 45 | 77 | 44.399 | 45 | 6300 | 2400 | 3.39 | 0.015 |
| D416 | MS6 | 362 | 68.5 | 125 | 63.348 | 75 | 10000 | 1600 | 12.00 | 0.015 |
| D411L | MS1 | 125 | 30 | 34 | 12.065 | 18 | 900 | 5000 | 0.31 | 0.01 |
| D412L | MS2 | 155 | 36 | 45 | 17.780 | 25 | 1500 | 5000 | 0.74 | 0.01 |
| D413L | MS3 | 183 | 43 | 52 | 23.825 | 28 | 2000 | 4200 | 0.99 | 0.01 |
| D414L | MS4 | 222 | 51 | 60 | 31.267 | 32 | 3200 | 3200 | 1.80 | 0.01 |
| D415L | MS5 | 272 | 63 | 77 | 44.399 | 45 | 6300 | 2400 | 3.62 | 0.015 |
| D416L | MS6 | 382 | 88.5 | 125 | 63.348 | 75 | 10000 | 1600 | 12.69 | 0.015 |
