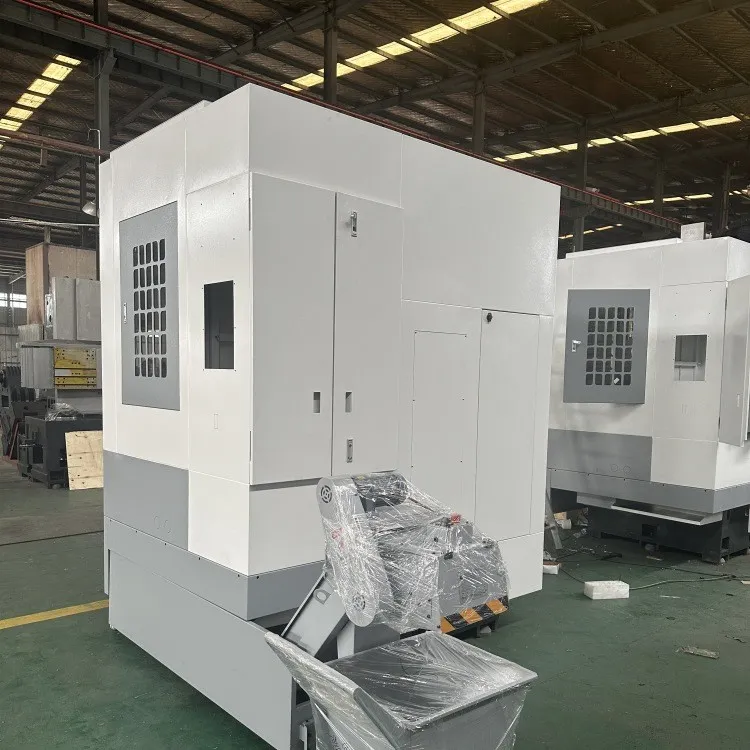

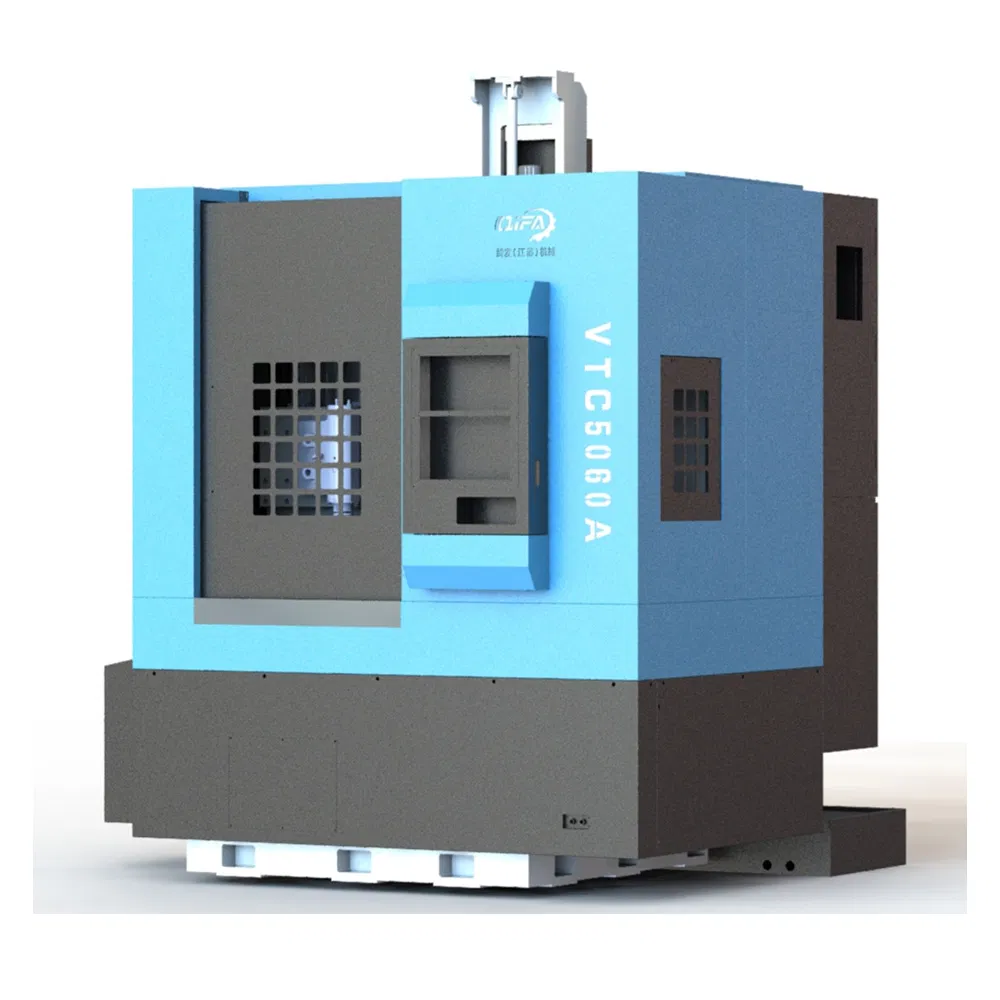

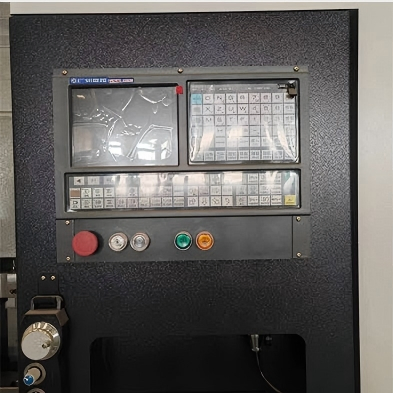

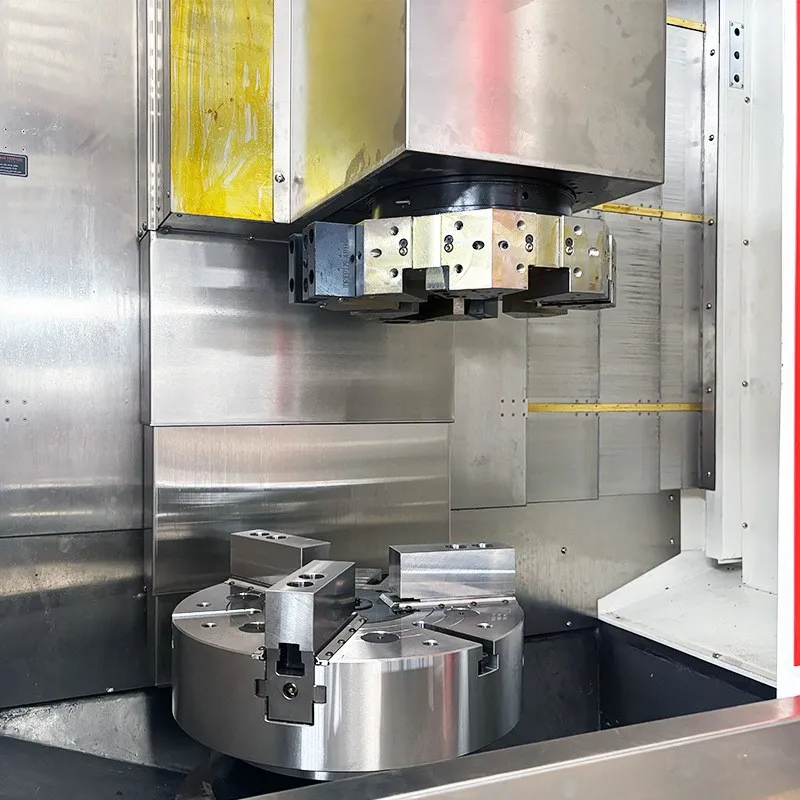

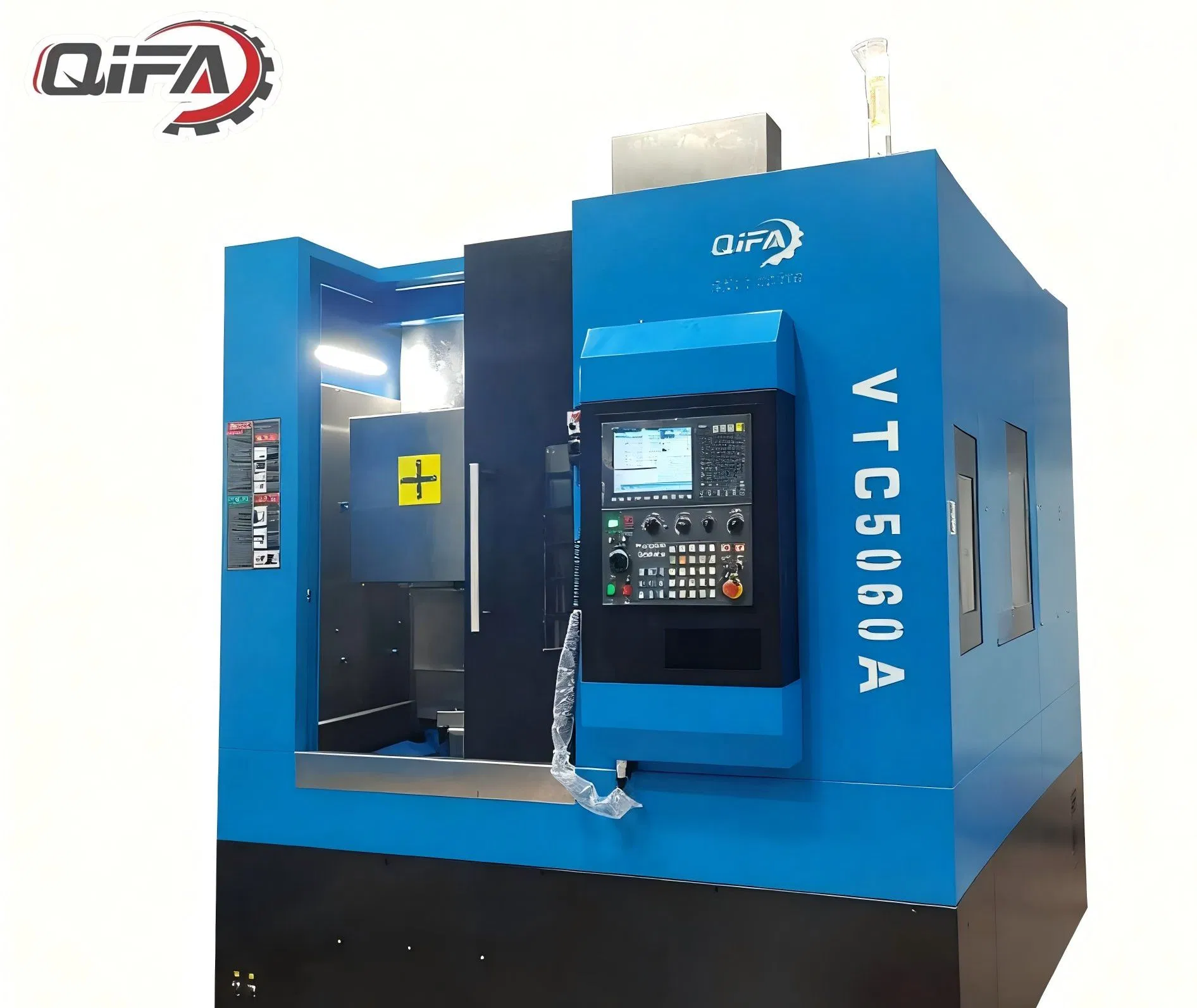

Este equipamento é um torno vertical de alta precisão e eficiência, adequado para virar, perfurar e fresar peças rotativas, tais como veios e discos. Possui um design estrutural altamente rígido, um sistema de transmissão preciso e um sistema de controlo CNC, possuindo a capacidade de processamento automatizado para satisfazer os requisitos de produção em massa e de fabrico flexível.
| ESPECIFICAÇÕES | Unidades | VTC5050 |
|---|---|---|
| Máx. Diâmetro de oscilação | mm | 500 |
| Máx. Diâmetro de viragem | mm | 400 |
| Tipo de ponta do fuso | - | A2-8 |
| Diâmetro do rolamento do veio | mm | 120 |
| Gama de velocidades do veio | rpm | 50-1250 |
| Binário de saída do veio | nm | 350 |

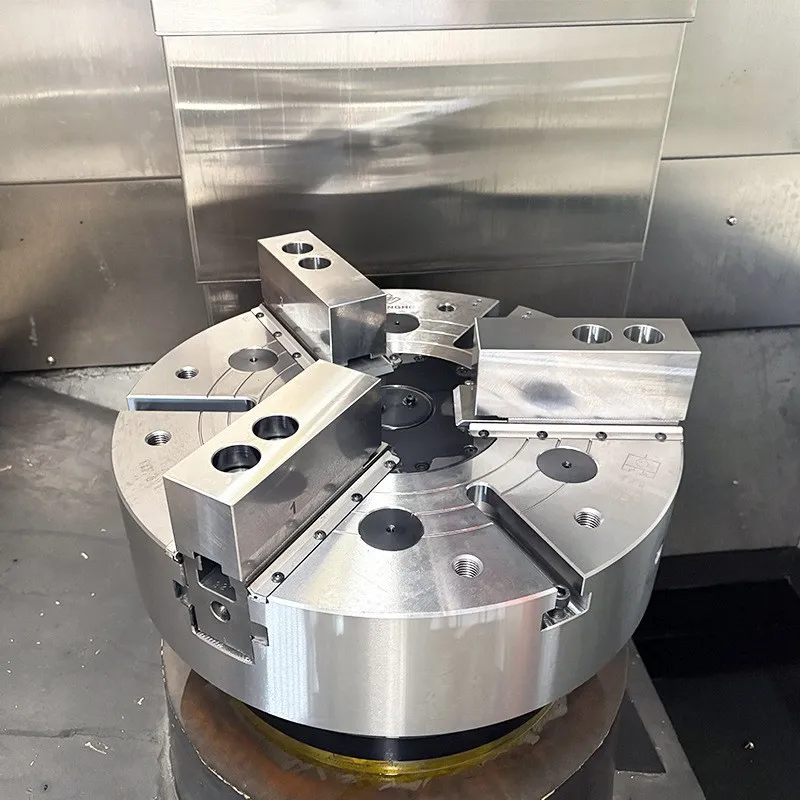

| 3 diâmetro do mandril hidráulico de mandíbula | " | 12 |

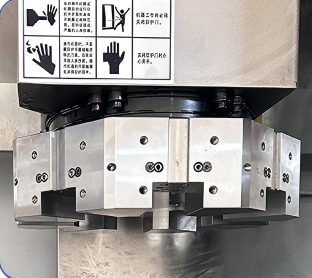

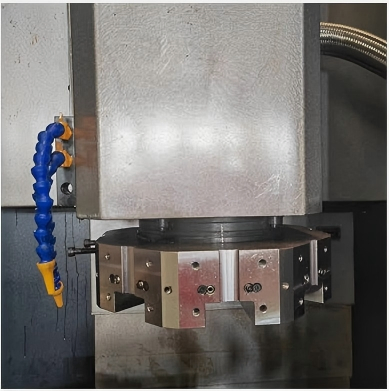

| Tipo de torre | - | Posição Hor.8 |
| Especificação da torre | mm | 100 |
| Especificações das ferramentas | mm | 25/φ40 |
| Eixo X de curso da torre | mm | -325 |
| Eixo Z do curso da torre | mm | 500 |
| Distância da parte inferior da torre até à parte superior do mandril | mm | 0-500 |
| Travessa rápida do eixo X. | m/min | 15 |
| Travessa rápida do eixo Z. | m/min | 15 |
| Corte da alimentação | m/min | 0.1-5000 |
| Trilhos lineares XZ | - | Rolo 45 |
| Diâmetro do parafuso XZ | mm | φ40 |
| Potência/binário do motor do eixo X. | KW/nm | 1.6/10 |
| Potência/binário do motor do eixo Z. | KW/nm | 2.4/15 |
| Potência/binário do motor principal | KW - nm | 11/15-140 |
| Tamanho total (C * L * a) | m | 1.8 * 1.85 * 2.7 |
| Peso da máquina | kg | 4500 |

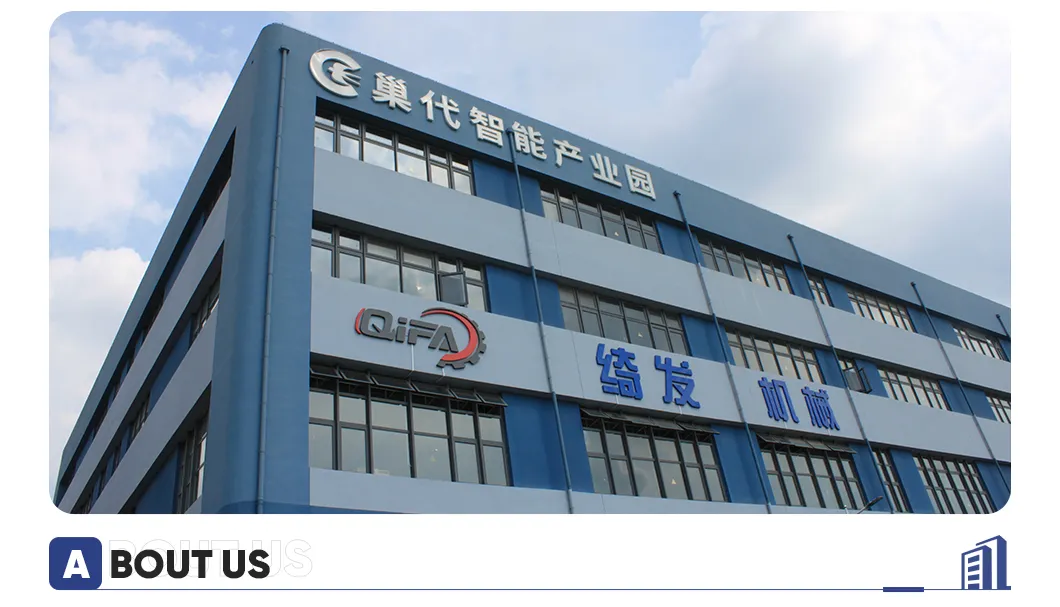

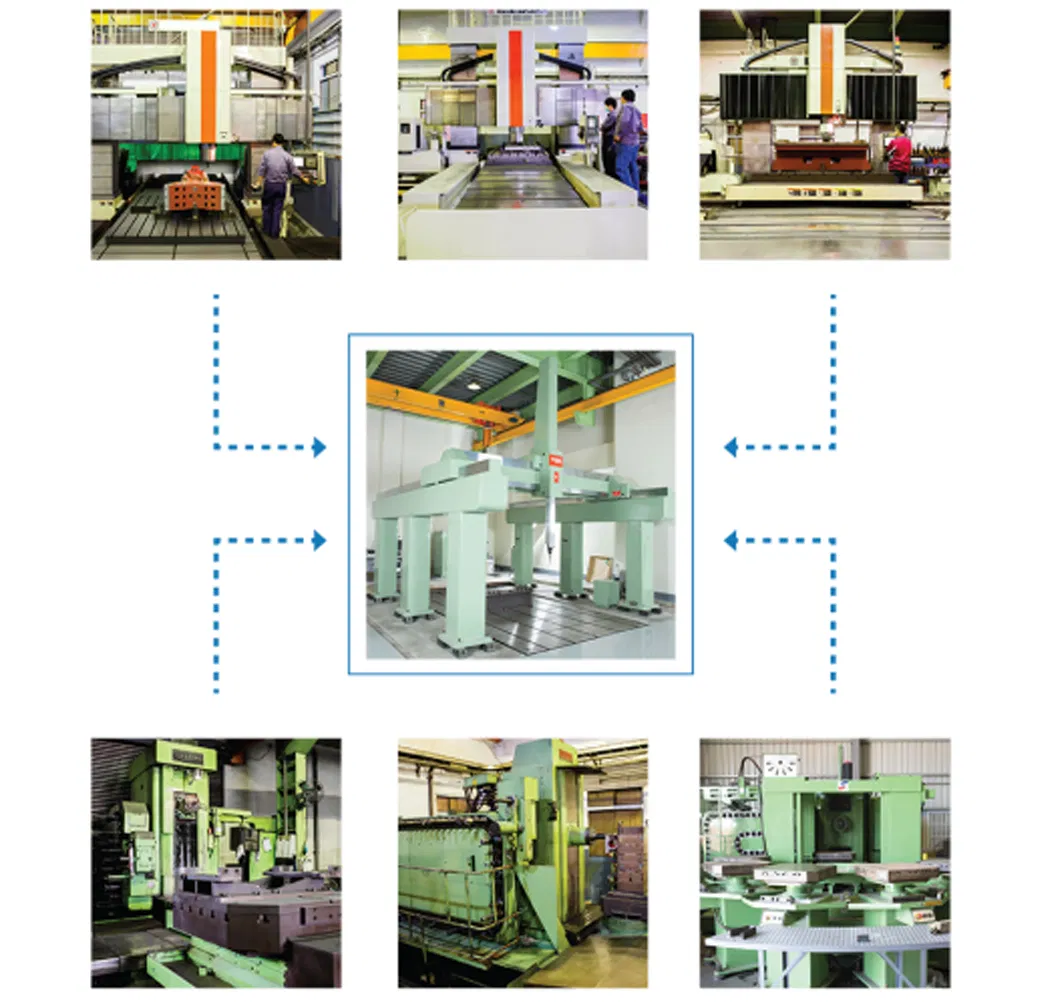

Somos um centro de usinagem profissional para peças de ferramental. Atualmente, a empresa é especializada na fabricação de vários tipos de centros de usinagem verticais, centros de usinagem horizontais, tipo de gantry e produtos de tipo de coluna móvel. Nos últimos anos, em resposta à tendência de desenvolvimento industrial, temos o compromisso de desenvolver produtos de ponta de cinco eixos de séries de movimento simultâneo.
Devido à excelente precisão e desempenho dos produtos, estes são amplamente aplicáveis em vários domínios, tais como a indústria aeroespacial, a indústria da energia verde, a indústria de moldes de precisão, a indústria automóvel, e a indústria de comunicações electrónicas 3C. Prestamos serviços abrangentes de 365 dias aos clientes e oferecemos consultas técnicas personalizadas de acordo com as diferentes necessidades dos utilizadores.
